美國SUNNY海特克CP0-08/10/13/16/20/25/32/40/50/63-P-10R伺服泵

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-10-1R-VPC，HG0-10-1R-VSC，HG0-13-01R-VPC，HG0-160-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC，HG0-8-1R-VPC，HG0-8-1R-VSC，

HG1-100-01R-VPC，HG1-125-01R-VPC，HG1-13-1R-VPC，HG1-13-1R-VSC，HG1-16-1R-VPC，HG1-16-1R-VSC，HG1-20-1R-VPC，HG1-20-1R-VSC，HG1-25-01R-VPC，HG1-25-1R-VPC，HG1-25-1R-VSC，HG1-32-01R-VPC，HG1-32-1R-VPC，HG1-32-1R-VSC，HG1-40-01R-VPC，HG1-40-1R-VPC，HG1-40-1R-VSC，HG1-50-01R-VPC，HG1-50-1R-VPC，HG1-50-1R-VSC，HG1-63-01R-VPC，HG1-63-1R-VPC，HG1-63-1R-VSC

HG2-100-01R-VPC，HG2-100-1R-VPC，HG2-100-1R-VSC，HG2-125-01R-VPC，HG2-125-1R-VPC，HG2-125-1R-VSC，HG2-140-01R-VPC，HG2-160-01R-VPC，HG2-160-1R-VPC，HG2-160-1R-VSC，HG2-80-01R-VPC，HG2-80-1R-VPC，HG2-80-1R-VSC

CP0-08-P-20R，CP0-16-P-10R，CP0-20-P-10R

CP1-25-P-10R，CP1-32-P-10R-36，CP1-63-P-10R，CPO-10-P-10R

CP2-100-P-01R-36，CP2-100-P-10B-36，CP2-125-P-01R-36，CP2-145-P-01R-36，CP2-160-P-01R-36，CP2-80-P-01R-36，CP2-80-P-10R-36，

HA-100-F-R-01-B-S-K-32-V，HA100-F-R-04-H-S-K-32，HA-120-F-R-01-B-S-K-32-V，HA145-F-R-04-H-S-K-32，HA-16-F-R-01-B-S-K-32-V，HA-16-F-R-04-B-S-K-32-V，HA180-F-R-04-H-S-K-32，HA-22-F-R-01-B-S-K-32-V，HA-22-F-R-04-B-S-K-32-V，HA-37-F-R-01-B-S-K-32-V，HA-37-F-R-04-B-S-K-32-V，HA37-F-R-04-H-K-3201，HA37-F-R-04-H-S-K-3201，HA-45-F-R-01-B-S-K-32-V，HA-45-F-R-04-B-S-K-32-V，HA45-F-R-04-H-K-32，HA45-F-R-04-H-S-K-32，HA-56-F-R-01-B-S-K-32-V，HA-56-F-R-04-B-S-K-32-V，HA56-F-R-04-H-S-K-32，HA64-F-R-04-H-S-K-32，HA-70-F-R-04-B-S-K-32-V，HA-80-F-R-01-B-S-K-32-V，HA80-F-R-04-H-S-K-32，HA-90-F-R-01-B-S-K-32-V，HA90-F-R-04-H-S-K-32

HA10VS0100DR/31R-PPA12N00，HA10VS0140DR/31R-PPA12N00，HA10VS018DR/31R-PPA12N00，HA10VS028DR/31R-PPA12N00，HA10VS045DR/31R-PPA12N00，HA10VS071DR/31R-PPA12N00

SQP1-11-86A-18，SQP1-11-86B-18，SQP1-11-86C-18，SQP1-11-86D-18，SQP1-12-86A-18，SQP1-12-86B-18，SQP1-12-86C-18，SQP1-12-86D-18，SQP1-14-86A-18，SQP1-14-86B-18，SQP1-14-86C-18，SQP1-14-86D-18

SQP2-10-86A-18，SQP2-10-86B-18，SQP2-10-86C-18，SQP2-10-86D-18

SQP3-45-86A-18，SQP3-45-86B-18，SQP3-45-86C-18，SQP3-45-86D-18

SQP4-42-86A-18，SQP4-42-86B-18，SQP4-42-86C-18，SQP4-42-86D-18，SQP4-45-86A-18，SQP4-45-86B-18，SQP4-45-86C-18，SQP4-45-86D-18

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

CP0-08 屬于微型高壓內嚙合齒輪泵，為固定排量、雙聯串聯結構，采用軸向+徑向全壓力補償設計，主打超高壓、小體積、低噪、高效，適配微型高壓液壓系統與伺服節能回路。

一、核心技術參數（通用標準）

1. 基礎規格

• 類型：內嚙合齒輪泵（固定排量、雙聯串聯）
• 系列：CP0（微型級）、CP0-08（雙聯基礎型號）
• 公稱排量：8 mL/r（單級）；雙聯組合為 8/8 mL/r
• 額定工作壓力：25 MPa（250 bar）（雙級均壓）
• 峰值壓力：31.5 MPa（315 bar）（短時 ≤10s）
• 轉速范圍最低：600 r/min額定：1500 r/min最高：3000 r/min
• 理論流量（1500r/min）單級 8mL/r：12 L/min雙聯 8/8mL/r：24 L/min
• 效率（1500r/min、25MPa）容積效率：≥92%機械效率：≥90%總效率：≥83%
• 適用介質：抗磨液壓油（ISO VG32/46/68）、礦物油
• 油溫范圍：-15℃ ～ +80℃
• 旋轉方向：順時針/逆時針（軸端視向）
• 安裝法蘭：SAE J/B 微型標準、ISO 30196
• 油口形式：進/出油均為 G1/4" 螺紋（雙聯雙出油口）
• 重量：約 3.2 kg（雙聯）

2. 尺寸參數（通用）

• 軸伸直徑：φ16 mm（平鍵 4×4）
• 法蘭直徑：φ80 mm
• 安裝孔距：65 mm
• 總長：145 mm

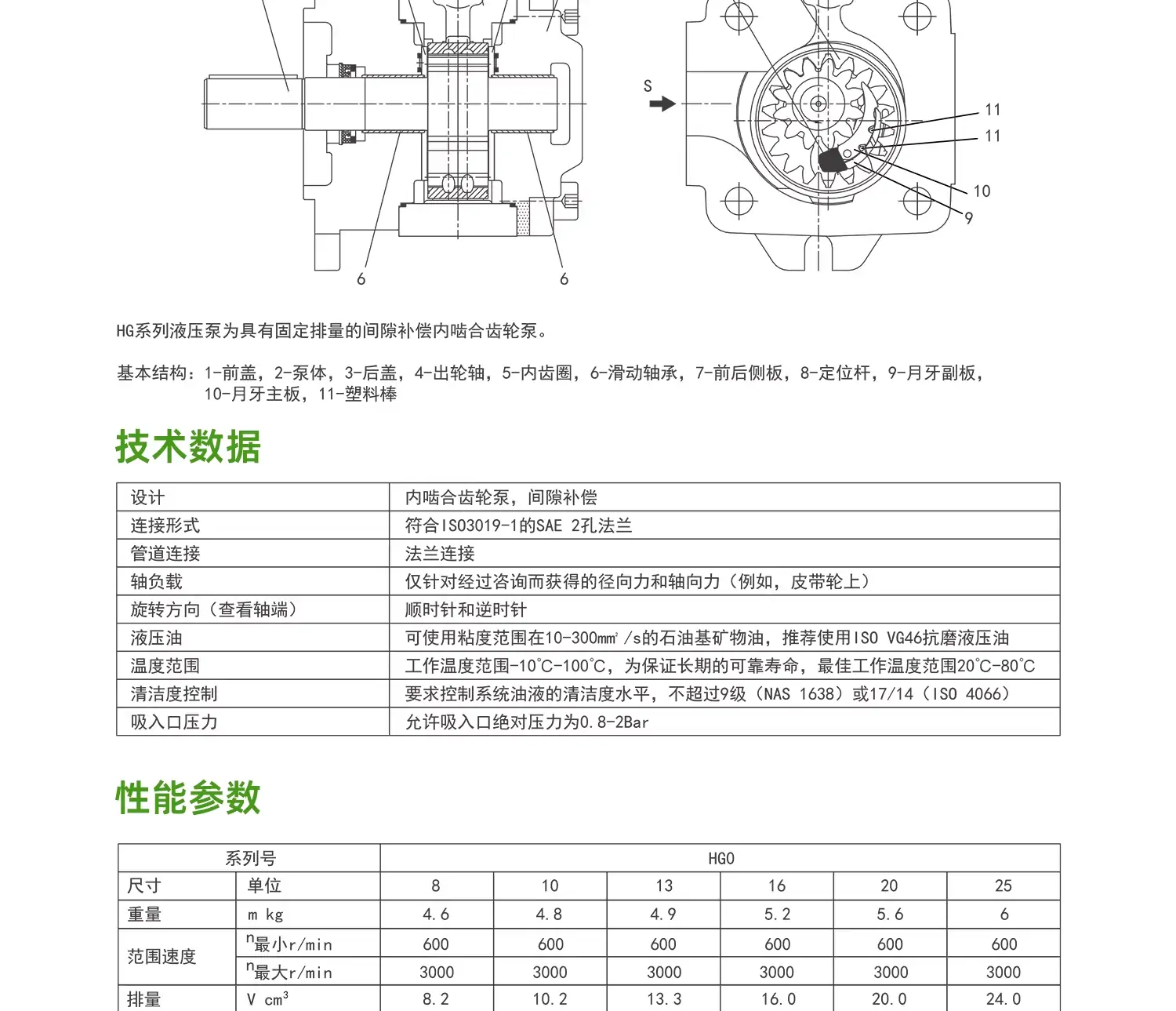

二、結構與工作原理

1. 核心結構（雙聯串聯）

• 內嚙合齒輪副（雙組）：主動外齒輪 + 從動內齒圈，偏心布置，月牙板分隔吸壓區
• 全壓力補償：軸向浮動側板 + 徑向偏心環自動補償，間隙隨壓力自適應，泄漏極低
• 泵體：高強度球墨鑄鐵，一體成型、微型緊湊
• 軸承：微型重載滾針軸承，雙支撐、高剛性
• 密封：高壓丁腈橡膠（NBR）骨架油封，防泄漏、耐老化
• 連接：共用主軸、串聯一體，雙出油口獨立輸出

2. 工作原理

1. 主動軸同步驅動兩組內嚙合齒輪副同向旋轉
2. 齒輪脫開嚙合 → 工作腔容積擴大 → 吸油
3. 齒輪進入嚙合 → 工作腔容積縮小 → 壓油
4. 補償機構自動消除軸向/徑向間隙，高壓下效率穩定
5. 內嚙合平滑、無困油 → 低脈動、低噪音、低振動
6. 雙聯結構流量疊加，單泵輸出雙倍流量

三、性能特點

• 超高壓穩定：25MPa 額定、31.5MPa 峰值，長期高壓可靠
• 雙聯小體積：微型尺寸、雙倍流量，節省安裝空間
• 超低噪音：特殊齒形+消音結構，1500r/min/25MPa 下 ≤68dB
• 高效節能：全補償設計，低轉速/低粘度仍保持高容積效率
• 低脈動：流量波動 ≤3%，適配精密伺服與比例系統
• 抗污染強：間隙自動補償，耐受輕微雜質，壽命長
• 寬轉速：600–3000r/min，適配變頻伺服驅動
• 雙向可用：正反轉流量/壓力一致

四、典型應用

• 微型液壓站、小型注塑機、精密壓鑄機
• 伺服節能液壓系統（微型塑機、鞋機）
• 工程機械輔助液壓回路、叉車液壓系統
• 機床夾具、液壓卡盤、高壓潤滑系統
• 軍工、醫療、測試設備等微型高壓液壓場景

五、安裝與維護要點

• 同軸度：聯軸器同軸度 ≤0.05mm，采用微型撓性聯軸器
• 吸油：真空度 ≤0.02MPa，管路短粗、無節流、無漏氣
• 油液：NAS 8 級，過濾精度 ≤10μm，定期更換
• 泄油：直接回油箱、無背壓（≤0.1MPa）
• 啟動：空載排氣、逐步升壓，避免干磨
• 間隙：自動補償、免人工調整
• 雙聯：雙出油口可獨立控制或合并使用
