SUMITOM日本住友齒輪泵QT52-63F-A QT42-40F-A QT62-80F-Z液壓泵
QT22系列齒輪泵
QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A
QT23系列齒輪泵
QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A
QT31系列齒輪泵
QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A
QT41系列齒輪泵
QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF
QT42系列齒輪泵
QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z
QT52-63F-A 是日本住友（SUMITOMO）QT系列的內嚙合齒輪泵，屬于中壓型液壓動力元件，以低噪音、低脈動、高效率著稱。
一、型號含義解析
- QT：住友內嚙合齒輪泵系列代號
- 52：泵規格（中壓系列，第二代）
- 63：理論排量 63.2 mL/rev
- F：法蘭安裝型
- A：軸伸規格（標準平鍵軸）
二、核心技術參數
| 參數 | 規格 |
|---|---|
| 理論排量 | 63.2 mL/r |
| 額定壓力 | 16 MPa (160 kgf/cm2) |
| 最高壓力 | 17.5 MPa |
| 最高轉速 | 1800 r/min |
| 推薦轉速 | 600-1500 r/min |
| 容積效率 | ≥ 92% |
| 噪音水平 | ≤ 65 dB(A) |
| 適用介質 | 礦物油、抗燃油、水-乙二醇等 |
| 介質粘度 | 18 ~ 150 mm2/s (cSt) |
| 進油口壓力 | -0.03 ~ +0.05 MPa |

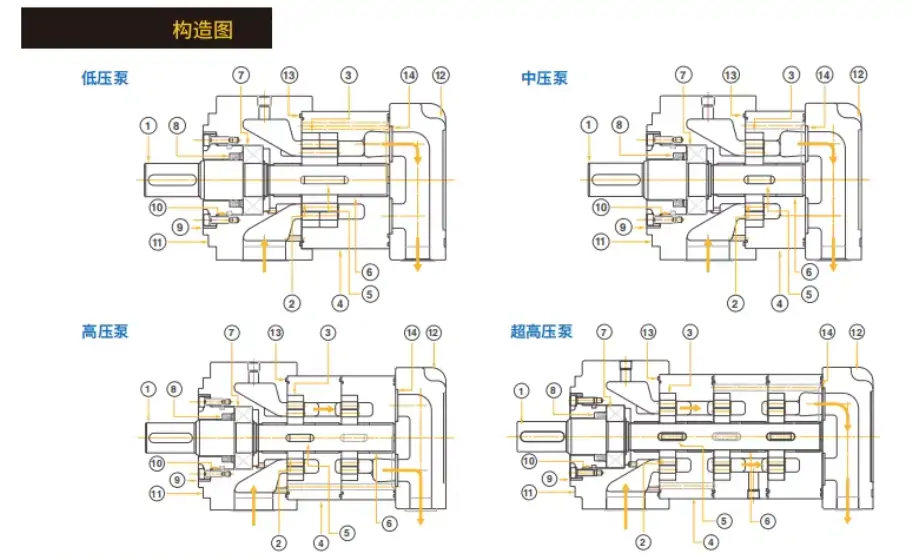

三、結構與性能特點
- 超低噪音采用直線共軛內齒形，消除困油現象，運轉極其安靜。壓力升高時，噪音增幅極小。
- 極低壓力脈動壓力波動僅 ±0.2 MPa，適合精密速度/壓力控制。
- 高效耐用軸向與徑向自動補償設計，容積效率高且長期穩定?；瑒?dòng)面強制潤滑，磨損極低，使用壽命長。
- 結構緊湊內嚙合式設計，體積小、重量輕，安裝空間需求小。
- 自吸能力強良好的吸入性能，可適應一定的吸油負壓。
四、典型應用領域
- 注塑機（海天、住友等機型伺服液壓系統）
- 液壓機床、壓力機、壓鑄機
- 工程機械、礦山機械
- 精密液壓測試臺、液壓站
- 船舶、冶金設備的中壓液壓系統
五、常見同系列型號
- QT52-40F-A (40 mL/r)
- QT52-50F-A (50 mL/r)
- QT52-63F-A (63.2 mL/r)
- QT62-80F-A (80 mL/r)
六、型號變體說明
- QT52-63F-BP-Z：帶軸端油封（BP）+ 特殊規格（Z）
- QT52-63F-SV-Z：帶止回閥（SV）+ 特殊規格（Z）
