VP 系列葉片泵（通常指 限壓式變量葉片泵）是工業液壓中最常用的低壓變量泵，核心是 **“低壓大流量、高壓自動減流”，主打節能、低噪、穩定 **。

一、基本類型與定位

• 全稱：VP 型 限壓式變量葉片泵（內反饋式）
• 壓力等級：最高 7 MPa（70 bar）
• 屬性：變量泵（可自動隨壓力調流量）
• 常見品牌：YUKEN 油研、臺灣 CML / KCL、 Waych等
• 用途：機床、注塑機、液壓站、輕工機械、自動化設備

二、核心結構（單泵）

1. 轉子 + 葉片
2. 定子
3. 變量機構（核心）
4. 配油盤、泵體、調壓螺釘
5. 進出油口 + 泄油口

三、工作原理（限壓變量）

1. 低壓階段（P < 調定壓力）
2. 升壓階段（P 達到調定值）
3. 高壓截流階段（P ≥ 調定壓力）
5. 一句話特性：低壓快進、高壓慢進 / 保壓，自動匹配負載功率。

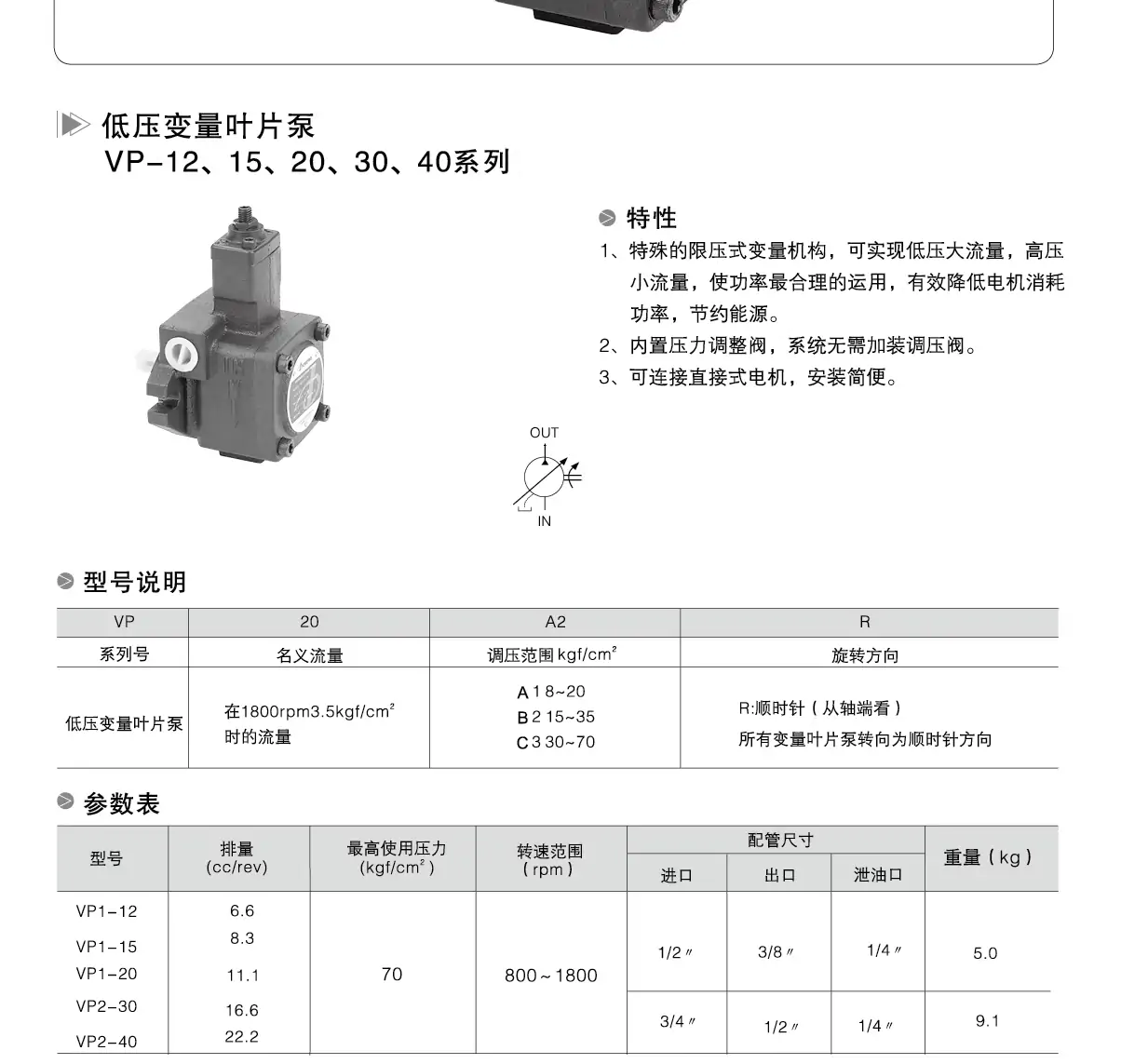

四、型號含義（以 YUKEN 標準為例）

典型：VP-20-FA3

• VP：系列（變量葉片泵）
• 20：排量規格（08 / 12 / 15 / 20 / 30 / 40）
• F：安裝形式（F = 法蘭）
• A3：壓力等級
• 雙聯泵：VP-20-20 / VP-30-30 / VP-40-40
• 雙泵同軸、可同時供兩路或合流

五、主要技術參數（常用單泵）

表格

• 旋轉方向：** 順時針（軸端視）** 為標準
• 油液：ISO VG32 / VG46 抗磨液壓油

六、VP 泵五大優點

1. 節能顯著
2. 噪音低、運轉平穩
3. 結構緊湊、易安裝
4. 自帶調壓
5. 維護簡單

七、典型應用場景

• 機床液壓系統：快進 — 工進 — 快退（低壓快、高壓慢）
• 注塑機 / 壓鑄機：鎖模高壓、射膠保壓節能
• 液壓站、打包機、皮革機械、輕工機械
• 需要 “恒壓 + 節能” 的中低壓系統

八、選型與使用要點

1. 按流量選型號（VP-08/12/15/20/30/40）
2. 壓力等級常用 A3（5–7 MPa）
3. 必須設泄油口（單獨回油）
4. 轉向不能反（反轉會吸不上油、葉片磨損）
5. 油溫 15–60℃，保持油液清潔

九、VP 與定量葉片泵（如 VQ、SQP）簡單區別

• VP（變量）：流量隨壓力變、節能、適合快慢速 + 保壓
• 定量泵：流量固定、需配閥調速、適合恒速系統

如果你需要，我可以幫你：

• 做一份 VP 泵選型表（流量 — 壓力 — 功率匹配）

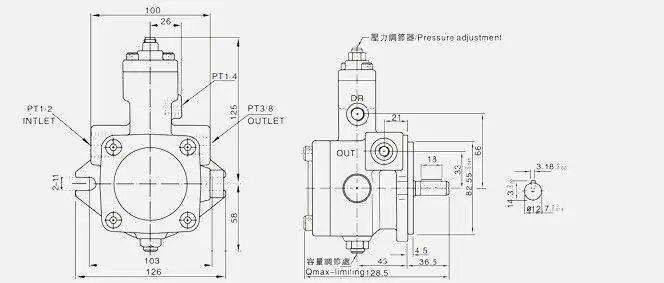

• 或給出 VP-20 / VP-30 / VP-40 具體安裝尺寸與油口需要我整理其中一項嗎？
• VP2葉片泵詳解

VP2 葉片泵詳解

VP2 系列葉片泵是限壓式變量葉片泵的大流量規格（對應 VP1 系列的 20/15/12/08 型號），核心定位是低壓大流量、高壓自動減流，主打節能、低噪、穩定，廣泛適配機床、注塑機、液壓站等中低壓 “快慢速 + 保壓” 場景。

一、核心定位與規格劃分

• 全稱：VP2 型限壓式變量葉片泵（內反饋式）
• 壓力等級：最高 7 MPa（70 bar），主流調壓范圍 A3（5.0～7.0 MPa）
• 排量規格：僅含30、40兩大型號（1800rpm 時對應最大流量 30 L/min、40 L/min）
• 常見品牌：YUKEN 油研、臺灣 CML/KCL、國產 Waych 維慶等
• 類型：單泵為主，也可定制雙聯（如 VP2-30/30）

二、結構組成（含變量核心）

表格

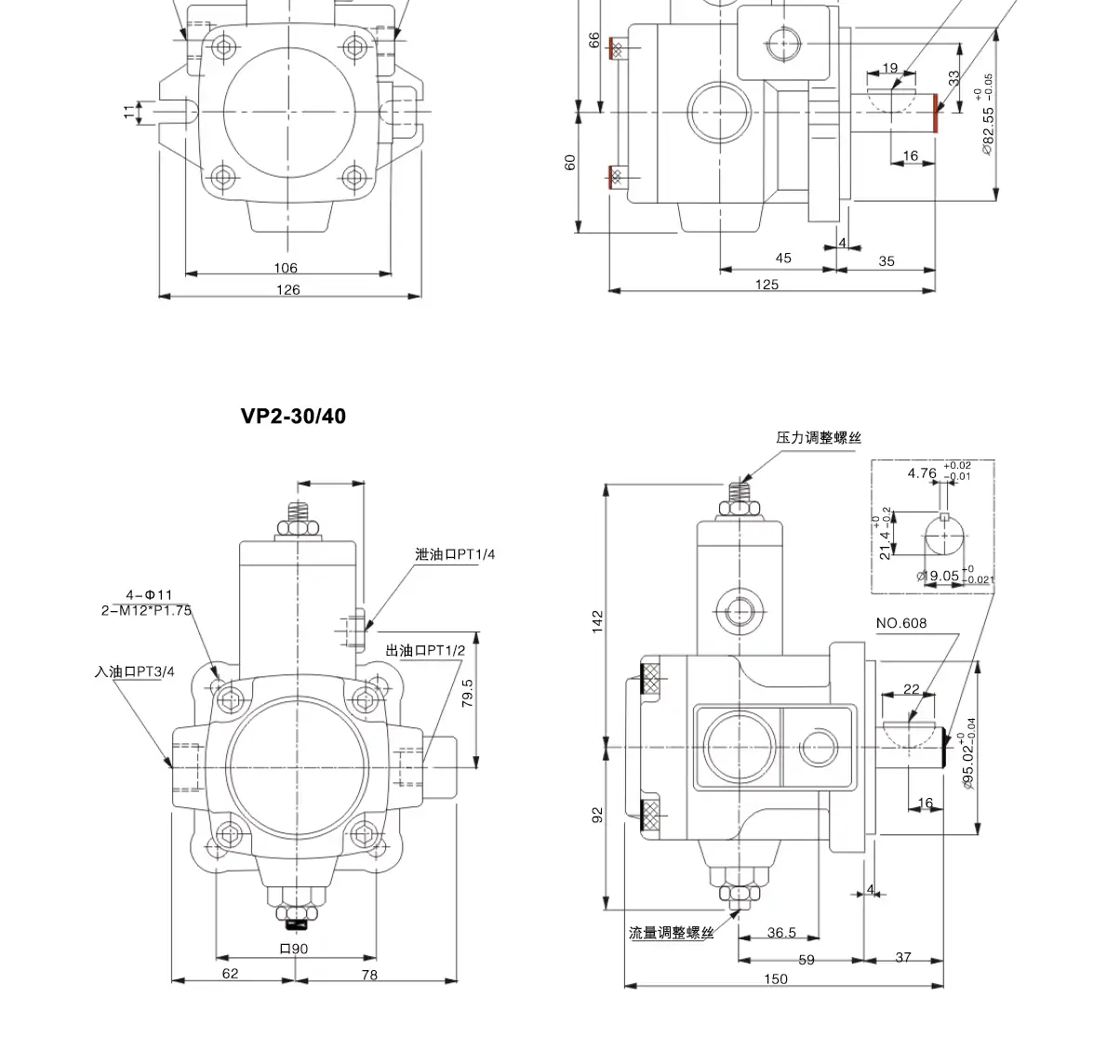

三、型號含義

以VP2-30-FA3為例：

• VP2：系列代號（大流量限壓式變量葉片泵）
• 30：排量規格（1800rpm 時最大流量 30 L/min，對應排量約 16.7 cc/rev）
• F：安裝形式（法蘭式，角座式可選）
• A3：壓力等級（調壓范圍 5.0～7.0 MPa，最常用；A1/A2 適配更低壓力場景）

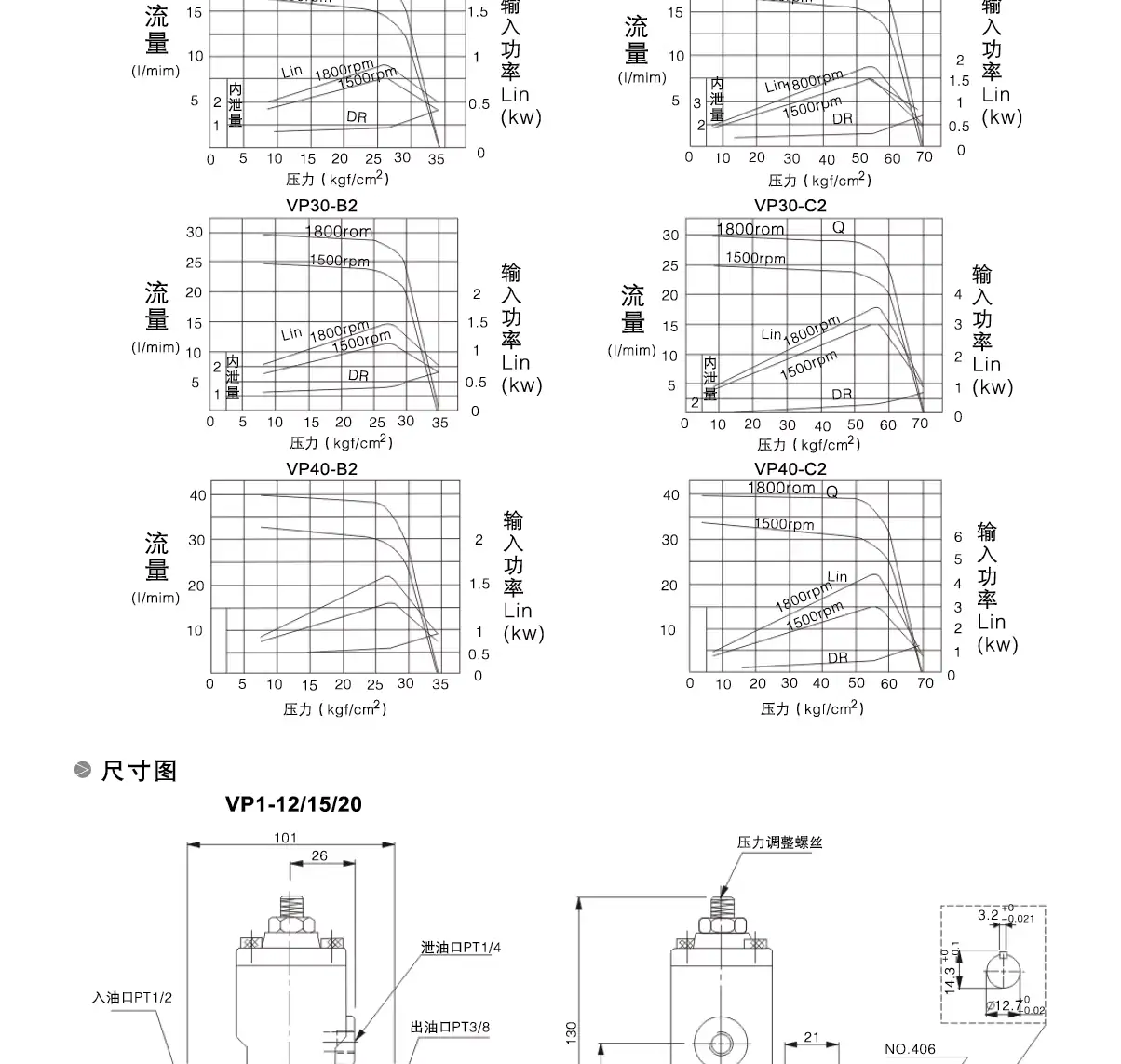

四、核心技術參數（1800rpm 基準）

表格

• 旋轉方向：順時針（軸端視），反轉易吸空、加速葉片磨損
• 適配油液：ISO VG32/46 抗磨液壓油，清潔度要求 ISO 4406 16/14

五、工作原理（限壓變量核心邏輯）

1. 低壓快進階段：負載壓力低于調定值，彈簧使定子處于最大偏心，泵輸出滿流量（如 VP2-40 達 40 L/min），適配設備快速進給。
2. 升壓工進階段：壓力達到調定值，壓力油推動控制活塞壓縮彈簧，定子偏心逐漸減小→流量自動遞減，匹配負載所需功率。
3. 高壓保壓階段：壓力接近最高壓力，偏心趨近 0，流量降至僅補油水平（幾乎無功率損耗），實現高效保壓。

六、VP2 系列核心優勢

1. 節能顯著：低壓大流量、高壓自動減流，較定量泵省電 20%–30%，降低系統發熱。
2. 低噪平穩：高次方定子曲線 + 葉片緩沖設計，噪音≤65dB，適配精密機床。
3. 安裝維護便捷：法蘭直連電機，體積緊湊；泵芯組件化，故障時可快速更換。
4. 自帶調壓功能：內置壓力調節機構，無需額外配溢流閥，簡化系統設計。

七、典型應用場景

• 核心場景：金屬切削機床（快進 — 工進 — 快退循環）、注塑機（鎖模保壓）、液壓站、輕工機械（皮革 / 打包設備）
• 適配系統：中低壓 “恒壓 + 節能” 需求，壓力≤7 MPa、流量 30–40 L/min 的回路。

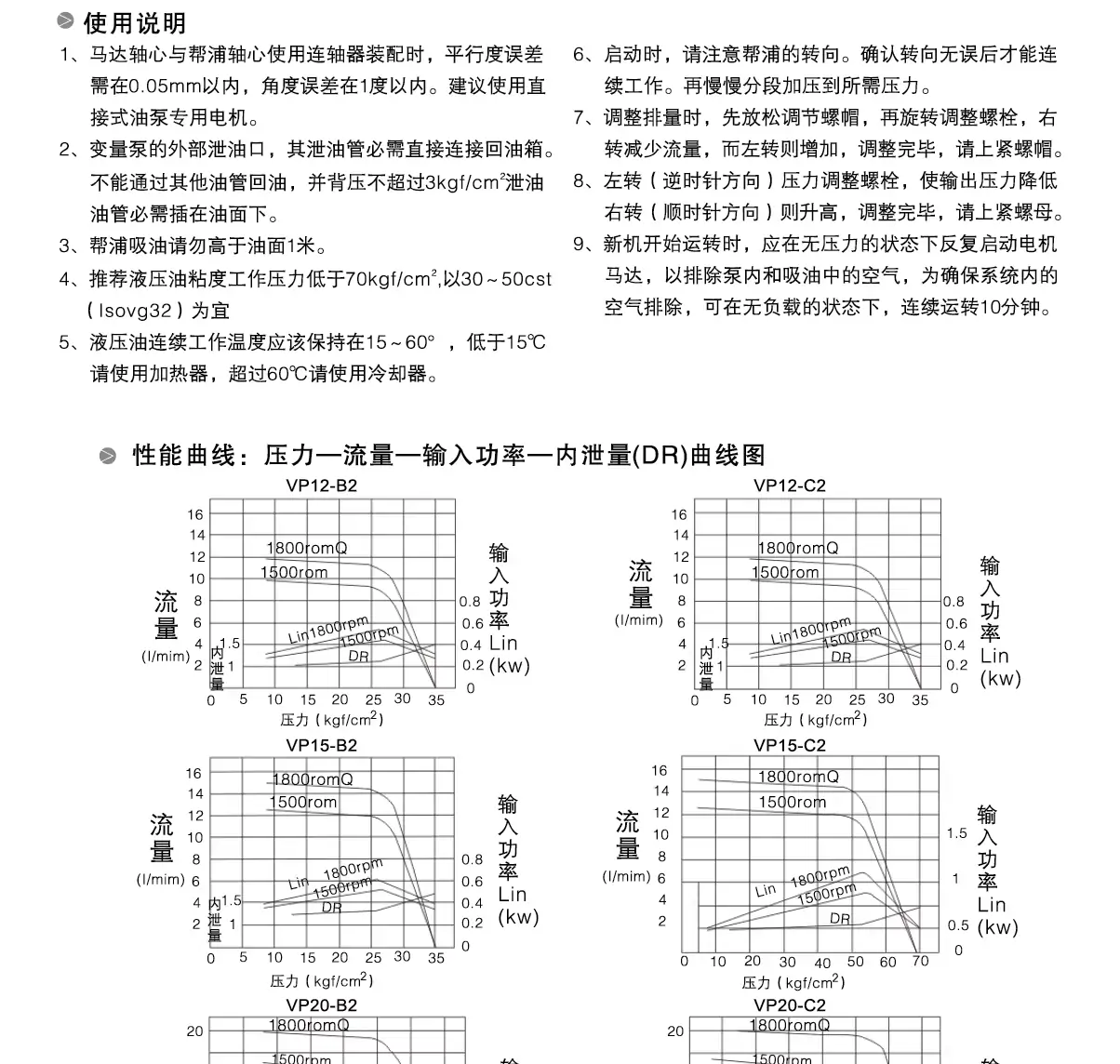

八、選型與使用要點

1. 選型優先：按系統最大流量選型號（需 30 L/min 選 VP2-30，40 L/min 選 VP2-40），壓力等級默認選 A3。
2. 安裝關鍵：軸與電機同軸度≤0.05mm，避免徑向力；進油口加裝粗濾器，防止雜質吸入。
3. 調試規范：先調流量限位螺釘（定最大流量），再調壓力螺釘（定系統壓力），逐步升壓。
4. 維護禁忌：禁止反轉；泄油口嚴禁接壓力管路，防止油封損壞；定期檢查油液清潔度與油溫（15–60℃）。

九、與 VP1 系列（小流量）核心區別

表格

十、常見故障與排查

表格
