34EO 是一款三位四通、濕式電磁驅動、彈簧復位、O型中位機能的液壓換向滑閥，屬于標準工業方向控制閥，用于控制液壓油流的通斷與方向，進而驅動執行元件（油缸/馬達）的正反轉與停止。

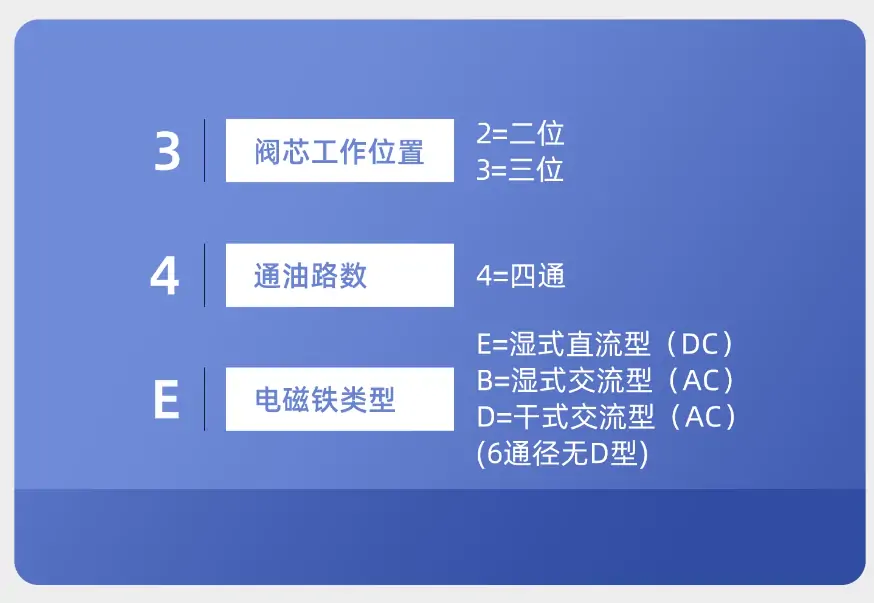

一、型號含義（34EO）
- 3：三位（閥芯有左、中、右三個工作位置）
- 4：四通（閥體含4個主油口：P壓力口、A/B工作口、T回油口）
- E：雙電磁鐵，濕式直流，彈簧對中

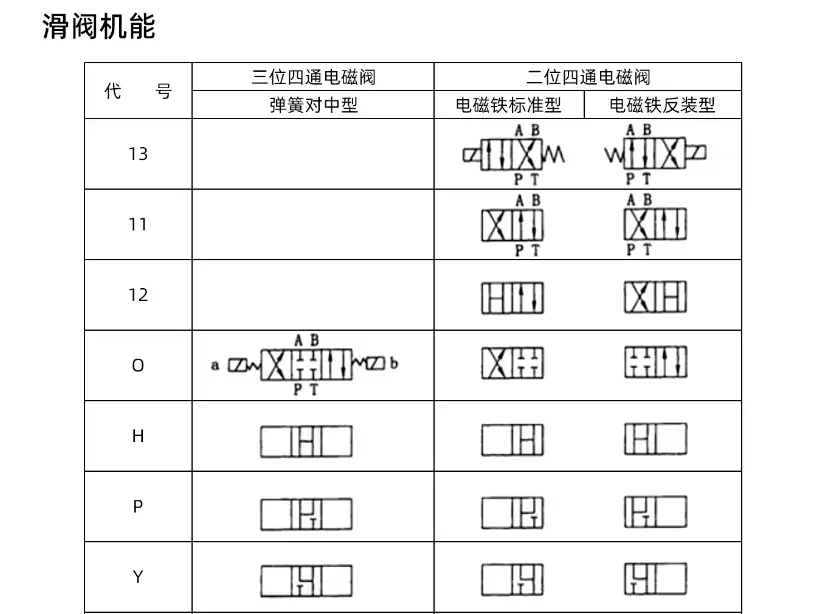

- O：中位機能為O型（中位時P、A、B、T四口全封閉）
二、核心結構
- 閥體：鑄鐵材質，內部加工有4個主油道（P/A/B/T）及控制腔。
- 閥芯：三凸肩滑閥，在閥體內軸向滑動，切換油路連接關系。
- 電磁鐵（2個）：左右對稱布置，濕式直流電磁鐵（線圈浸在油中，散熱好、壽命長）。通電產生電磁力，推動閥芯移動。
- 對中彈簧（2個）：位于閥芯兩端。電磁鐵斷電時，將閥芯強制復位至中位。
- 推桿/隔離套：傳遞電磁力，同時隔離電磁鐵與液壓油腔，防止內泄。
- 密封件：O形圈、擋圈，保證各腔室間及對外的密封。
- 手動應急裝置（可選，后綴-T）：斷電/故障時，可機械按壓使閥芯換向。
三、工作原理（三位四通O型）
- 中位（雙電磁鐵斷電）閥芯在彈簧作用下處于中間位置。P、A、B、T 四口全部封閉。系統保壓，執行元件鎖緊不動。
- 左位（左側電磁鐵通電）左電磁鐵吸合，推動閥芯右移。P → A（壓力油進A口）；B → T（B口回油）。執行元件正向動作（如油缸伸出）。
- 右位（右側電磁鐵通電）右電磁鐵吸合，推動閥芯左移。P → B（壓力油進B口）；A → T（A口回油）。執行元件反向動作（如油缸縮回）。

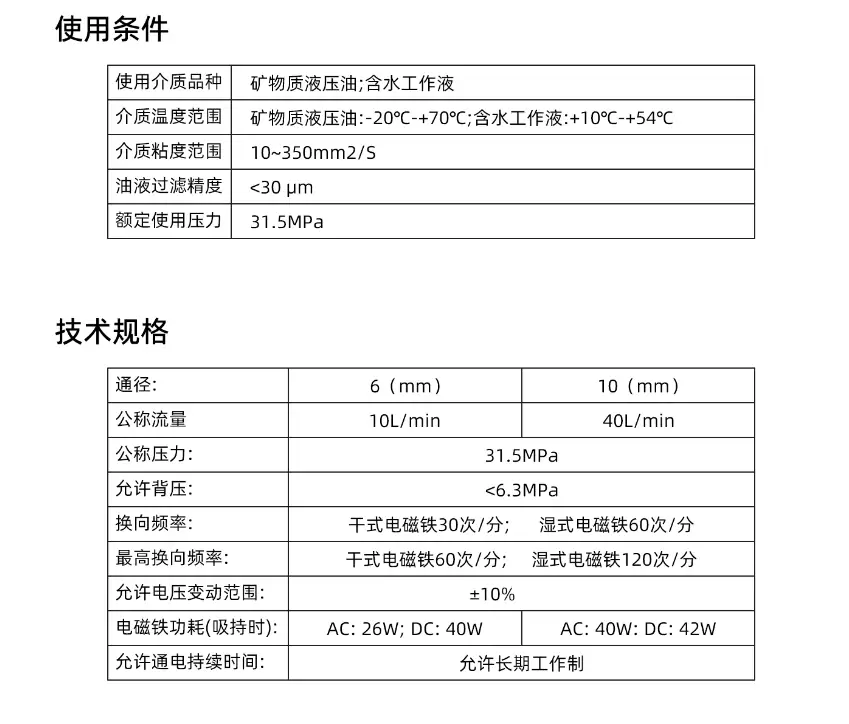

四、主要技術參數（通用規格）
- 通徑（規格）：常見 6mm、10mm、16mm
- 額定壓力：20~31.5 MPa
- 流量范圍：6mm通徑：約 20~30 L/min10mm通徑：約 40~60 L/min16mm通徑：約 100~160 L/min
- 電磁鐵電壓：直流 DC24V（常用）；交流 AC220V
- 介質：礦物型液壓油（粘度 10~350 mm2/s）
- 溫度：-20℃ ~ +80℃
- T口背壓：≤ 6.3 MPa
- 換向頻率：≤ 60次/分
五、性能特點
- O型中位：保壓性好、執行元件定位精準，適用于需中途停止、鎖緊的工況。
- 濕式電磁鐵：壽命長、噪音低、抗污染、可靠性高。
- 彈簧對中：斷電必回中位，安全性好。
- 滑閥結構：換向平穩、壓力損失小、適合中高壓系統。
- 內泄：滑閥配合存在微量內泄，不適合長期嚴格保壓的超精密場景。
六、典型應用
- 各類機床液壓系統（滑臺、卡盤、夾具）
- 注塑機、液壓機（合模、滑塊控制）
- 工程機械、車輛（油缸/馬達換向）
- 自動化生產線、液壓站方向控制
七、安裝與使用要點
- 安裝面清潔平整，按規定力矩緊固螺釘。
- 油口P/A/B/T必須對應正確管路。
- 系統加裝濾油器（精度≤10μm），防止雜質卡滯閥芯。
- 電磁鐵接線牢固、防水，避免短路/虛接。
- 定期檢查密封、泄漏、換向響應，異常及時更換密封圈或閥芯。
