HEWEIYY換向閥DSG-01-3C2-D24-N1-50/2D2/3C4/3C6/2B2-A240電磁閥
50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05
50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05
50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05
50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05
50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05
50T-43-FR大軸22.2，50T-43-FR小軸19.05
A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，
A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60
A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32
A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32
A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32
A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393
A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)
A3H56-F(L)-R(L)，A3H71-F(L)-R(L)
A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)
A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)
A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60
A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60
AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22
AR16-FR01CS-22，AR16-FRO1BS-2223
AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22
ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10
ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10
PV2R11/R12/R13/R14
PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43
PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42
PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42
PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47
PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47
PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43
PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42
PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42
PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42
PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43
PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40
PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40
PV2R1-31-F-RAA-43
PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40
PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40
PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43
PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R
PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41
PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R
PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31
PV2R34-52-184-F-RAAA-31
PV2R3-94-F-RAAA
PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30
PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30
PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31
PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31
S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45
SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20
SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20
SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20
SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20
SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20
VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花鍵7齒），VP-15-FA3（花鍵9齒）
VP-20-FA3，VP-20-FA3（花鍵7齒），VP-20-FA3（花鍵9齒），VP-30-FA3
VP-30-FA3（花鍵9齒），VP-40-FA3，VP-40-FA3（花鍵9齒）
VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20
DG-01 DG-02 DT-01 DT-02 BG-03 BG-06 BG-10
BT-04 BT-06 BT-10
BG/BT-03/06/10 BT-03 BT-04 BT-06 BT-10
BSG-03/06/10 BSG-2P/BST-2P-03/06/10
BSG-03 BSG-06 BSG-10 BSG-03-*-2P BSG-06-*-2P
SBG-03 SBG-06 SBSG-03 SBSG-06 SBSG-10 SBG-03/06/10 SBSG-03/06/10
SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05
BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C
BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H
H型壓力控制閥、HC型壓力控制閥
HG-03 HG-06 HG-10 HCG-03 HCG-06 HCG-10 HCT-06
HG/HT-03/06/10
減壓閥、單向減壓閥
RG-03 RG-06
RT-03 RT-03/04/06/10
RCT-03 RCT-03 RCT-06 RCT-10 RCT-03/06/10
RCG-03/06/10 RCG-03 RCG-06 RG-03/06/10
液控單向閥
CPDG-03 CPDG-06 CPDG-10
CPDT-03 CPDT-06 CPDT-10
CPDF-10 CPDF-16
電液換向閥
DSHG-04 DSHG-04-AB DSHG-06
DSHG-06-AB
DSHG-10 DSHG-10-AB
DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10
順序閥
HCG-03 HCG-06 HCG-10
HCG-03/06/10
HCT-03/04/06/10
DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，
DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，
DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，
DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，
DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，
DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，
DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，
DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，
DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，
DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，
DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，
DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，
DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，
DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，
DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，
DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，
DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，
DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，
DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，
DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，
DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，
DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，
DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V
SW-G02-04-A220-50
MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，
MSA-04-X-50，MSA-06-X-50，
MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，
MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，
MSW-04-X-50，MSW-06-X-50
★★★▼疊加式減壓閥▼★★★
MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，
MRA-06-C-30，MRA-06-H-30，
MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，
MRB-06-C-30，MRB-06-H-30，
MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，
MRP-06-C-30，MRP-06-H-30
★★★▼疊加式液控單向閥▼★★★
MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，
MPA-06-2-30，MPA-06-4-30，
MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，
MPB-06-2-30，MPB-06-4-30，
MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，
MPW-06-2-30，MPW-06-4-30
★★★▼疊加式溢流閥▼★★★
MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，
MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，
MBW-03-H-30
DSG液壓閥是工業液壓系統中應用最廣泛的**電磁換向閥**通用型號，核心功能是通過電磁鐵通斷電控制閥芯移動，切換油液流動方向，進而控制液壓執行元件（油缸、液壓馬達）的啟動、停止、換向，屬于方向控制閥，適配多種液壓集成系統。其命名遵循行業通用邏輯，結構成熟、兼容性強，是現代液壓系統實現方向控制的核心基礎元件。

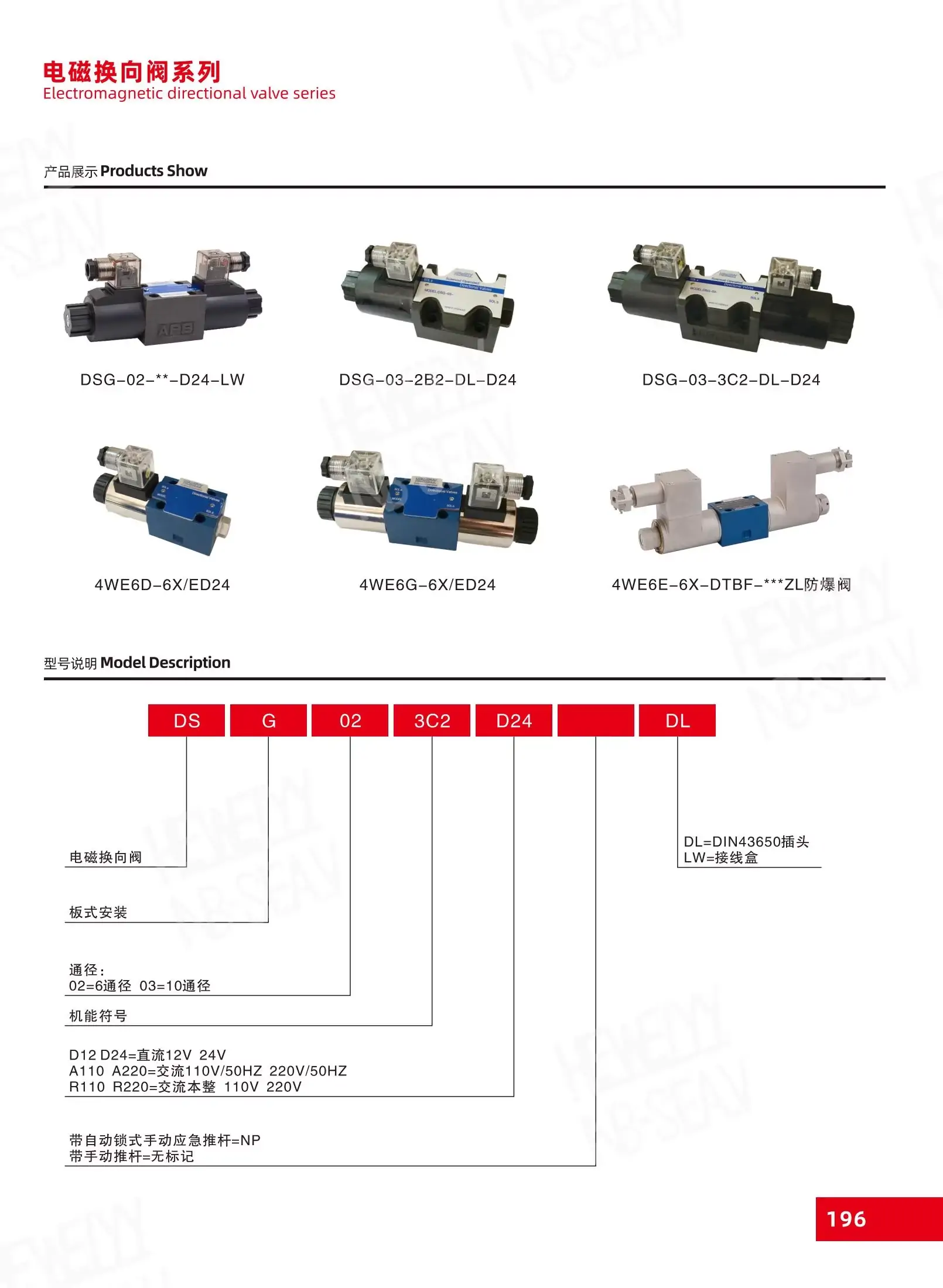

一、型號含義（通用規則）
DSG系列型號通用結構為“DSG-通徑-位通數-機能-電壓-附加特性”，以常見的DSG-02-3C4-D24-N1為例，各字段含義如下，覆蓋行業通用編碼邏輯：
| 字段 | 含義 | 詳細說明 |
|---|---|---|
| DSG | 系列代號 | 電磁操作式換向閥，核心標識，代表該系列閥具備多種滑閥機能，可通過電磁鐵控制閥芯動作 |
| 02 | 通徑規格 | 通用通徑標識，對應公稱通徑尺寸，常見規格有01（1/4英寸）、02（1/2英寸）、03（3/4英寸），通徑?jīng)Q定閥的最大流量 |
| 3C4 | 位通數+機能 | 3=三位閥（斷電時閥芯處于中位）；C4=四通口（含P進油口、T回油口、A/B工作口）；另有3C3（三位三通）、4C4（四位四通）等變體 |
| D24 | 電壓規格 | D=直流；A=交流；后續數字為電壓值，常見有D12（DC12V）、D24（DC24V）、A110（AC110V）、A220（AC220V） |
| N1 | 附加特性 | N=標準型；B=防爆型；后續數字為配置代碼，部分型號會標注手動應急裝置、密封等級等附加功能 補充：部分型號末尾會標注流量參數（如50、80），代表該型號的額定流量（單位L/min），需結合系統壓力校核匹配性。 |
二、結構組成（通用結構）
DSG液壓閥采用標準化結構設計，核心部件通用度高，主要由以下部分組成，確保動作靈敏、密封可靠：
- 閥體：核心承載部件，內部加工有精密油道和閥芯安裝孔，采用高強度鑄鐵或鑄鋼材質，適配高壓工況，部分型號為板式安裝結構，可直接固定在閥塊或安裝板上。
- 閥芯：閥的核心控制部件，為滑閥結構，可在閥體內軸向滑動，閥芯上的環形槽與閥體油道配合，切換油路連通狀態，材質多為耐磨合金，表面經硬化處理，延長使用壽命。
- 電磁鐵：控制閥芯移動的動力部件，通常為雙電磁鐵（對應三位閥）或單電磁鐵（對應二位閥），通電產生電磁力推動閥芯，斷電后依靠復位彈簧回位，分為干式和濕式兩種（濕式散熱更好、壽命更長）。
- 復位機構：主要為彈簧對中（三位閥）或彈簧復位（二位閥），確保電磁鐵斷電時，閥芯能精準回到初始位置，保證油路處于預設狀態。
- 密封件：采用NBR丁腈橡膠或FKM氟橡膠，安裝在閥芯、閥體接口處，防止油液泄漏，其中氟橡膠適配高溫、腐蝕性介質場景。
- 附加部件（可選）：部分型號帶手動應急推桿（斷電時可手動推動閥芯換向）、電氣插頭（帶指示燈，顯示電磁鐵工作狀態），提升使用便利性和安全性。
三、工作原理（通用邏輯）
DSG液壓閥的核心工作原理是“電磁鐵控閥芯、閥芯控油路”，以最常用的三位四通型為例，具體過程如下，適配所有通用DSG系列閥：
- 中位狀態（雙電磁鐵均斷電）：閥芯在兩側復位彈簧的作用下處于中間位置，此時油路連通狀態由閥芯機能決定（如O型、Y型、H型等），常見為P口封閉、A/B口封閉（O型），執行元件停止運動且位置鎖定。
- 左電磁鐵通電：電磁力克服彈簧力，推動閥芯向右移動，切換油路連通狀態，通常為P口→A口、B口→T口，油液進入執行元件A腔，推動執行元件正向動作（如油缸伸出、馬達正轉）。
- 右電磁鐵通電：電磁力推動閥芯向左移動，油路切換為P口→B口、A口→T口，油液進入執行元件B腔，推動執行元件反向動作（如油缸縮回、馬達反轉）。
- 應急操作：當斷電或電磁鐵故障時，可通過手動應急推桿推動閥芯，強制切換油路，確保設備能應急復位或調試，提升系統可靠性。
- 關鍵補充：二位DSG閥（如DSG-01-2C2-D24）工作原理類似，僅具備“通”和“斷”兩種狀態，斷電時閥芯在彈簧作用下回到初始位置，通電時切換油路。
四、核心功能與特性
（一）核心功能
- 方向控制：核心功能，控制油液流動方向，實現執行元件的啟動、停止、換向，是液壓系統方向控制的核心元件。
- 機能適配：可根據系統需求選擇不同中位機能（O型、Y型、H型等），實現保壓、卸荷、浮動等附加功能，適配不同工況。
- 應急控制：部分型號帶手動應急裝置，斷電時可手動操作，避免設備卡滯，提升系統安全性。
- 集成適配：板式安裝設計，可與疊加閥、溢流閥、節流閥等組合使用，組成緊湊的集成閥組，減少管路連接。
（二）核心特性
- 通用性強：型號標準化，通徑、電壓、機能可靈活選擇，適配各類液壓系統，不同廠家生產的同規格DSG閥可互換使用。
- 響應迅速：電磁鐵動作靈敏，換向響應時間短（通常20-40ms），能快速切換油路，滿足自動化設備的快速動作需求。
- 可靠性高：結構成熟，閥芯耐磨、密封性能好，濕式電磁鐵散熱優良，使用壽命長，適配長期連續工作場景。
- 安裝便捷：板式安裝，接口標準化，無需復雜管路，安裝和維護簡單，降低系統安裝成本和維護工作量。
- 防護性好：電磁鐵防護等級通常為IP65，防塵、防濺水，適配工業惡劣環境。
五、關鍵技術參數（通用范圍）
| 參數名稱 | 通用范圍 | 補充說明 |
|---|---|---|
| 通徑規格 | 01（1/4"）、02（1/2"）、03（3/4"） | 通徑越大，額定流量越大，適配大流量系統 |
| 最大工作壓力 | 21-31.5MPa（210-315bar） | 部分高壓型號可達35MPa，適配高壓液壓系統 |
| 額定流量 | 01型：≤40L/min；02型：≤80L/min；03型：≤120L/min | 實際流量需結合系統壓力，避免長期超流量工作 |
| 電壓規格 | 直流：DC12V、DC24V；交流：AC110V、AC220V | 直流電磁鐵響應快、噪音低，交流電磁鐵功率大 |
| 介質要求 | 礦物液壓油、水乙二醇、乳化液 | 油液粘度2.8-500mm2/s，需過濾精度≥10μm，防止雜質卡滯閥芯 |
| 工作溫度 | -20℃～+80℃（NBR密封）；-20℃～+100℃（FKM密封） | 避免超溫使用，防止密封件老化、油液變質 |
| 換向響應時間 | 20-40ms | 濕式電磁鐵響應時間略短，干式略長 |
| 安裝方式 | 板式安裝（符合ISO 4401、DIN 24340標準） | 部分型號可定制管式安裝，適配特殊安裝場景 |
六、常見類型與中位機能
（一）常見類型
| 類型 | 型號標識 | 核心特點 | 適用場景 |
|---|---|---|---|
| 三位四通型 | DSG-XX-3C4-XX | 雙電磁鐵、彈簧對中，具備中位狀態，可實現換向、停止、保壓等功能 | 最常用，適配雙作用油缸、雙向馬達的方向控制 |
| 三位三通型 | DSG-XX-3C3-XX | 三位結構，三通油路，適配單作用執行元件 | 單作用油缸、液壓夾具的控制 |
| 四位四通型 | DSG-XX-4C4-XX | 帶中間過渡位，可實現復雜動作控制，換向更平穩 | 高精度機床、自動化產線的精準控制 |
| 二位四通型 | DSG-XX-2C4-XX | 單電磁鐵、彈簧復位，僅通斷兩種狀態 | 簡單換向、通斷控制，如小型液壓設備 |
（二）常用中位機能
中位機能是三位DSG閥的核心特性，決定斷電時油路的連通狀態，常見類型如下：
- O型：P口封閉、A/B口封閉，執行元件鎖定，系統保壓，適用于需要精準定位的場景（如機床工作臺）。
- Y型：P口封閉、A/B口與T口連通，執行元件浮動，適用于需要手動移動執行元件的場景（如升降平臺）。
- H型：P口與T口連通、A/B口封閉，系統卸荷，執行元件鎖定，適用于長時間停機保壓的場景。
- M型：P口與T口連通、A/B口封閉，系統卸荷，與H型類似，但卸荷更平穩，適用于高壓系統。
七、典型應用場景
DSG液壓閥通用性極強，覆蓋幾乎所有需要方向控制的液壓系統，典型應用場景包括：
- 機床設備：加工中心、銑床、車床的工作臺進給、液壓卡盤、主軸控制，實現精準換向和定位。
- 工程機械：挖掘機、裝載機、叉車的動臂、鏟斗、支腿控制，實現動作換向和穩定停止。
- 橡塑機械：注塑機、擠出機的鎖模、頂針、進料動作控制，確保成型精度和動作平穩。
- 自動化產線：機械手、輸送線、液壓夾具的方向控制，適配自動化連續作業。
- 冶金/輕工設備：冶金機械的油缸換向、輕工機械的輸送機構控制，適配惡劣工況和長期作業。
- 農業機械：拖拉機、收割機的液壓執行元件控制，適配戶外復雜環境。
八、常見故障與排查（通用排查邏輯）
| 故障現象 | 可能原因 | 排查與解決方法 |
|---|---|---|
| 電磁鐵通電但不換向 | 1. 電源電壓異常（過高/過低）；2. 電磁鐵線圈燒毀；3. 閥芯被雜質卡滯；4. 復位彈簧斷裂 | 1. 檢測電源電壓，確保與閥的額定電壓匹配；2. 測量線圈電阻，燒毀則更換線圈；3. 拆洗閥芯，過濾油液；4. 更換復位彈簧 |
| 斷電后閥芯不回中位 | 1. 復位彈簧疲勞/斷裂；2. 閥芯卡滯；3. 電磁鐵卡滯，無法釋放 | 1. 更換復位彈簧；2. 拆洗閥芯和閥體油道；3. 檢修電磁鐵，清除卡滯物 |
| 油路泄漏嚴重 | 1. 密封件老化/損壞；2. 閥芯磨損，配合間隙過大；3. 安裝面不平、螺栓緊固不均 | 1. 更換對應規格的密封件；2. 檢修或更換閥芯；3. 平整安裝面，按標準扭矩均勻緊固螺栓 |
| 換向沖擊大 | 1. 系統流量過大，超出閥的額定流量；2. 電磁鐵響應過快，無緩沖；3. 油液含氣 | 1. 更換大流量型號，或加裝節流閥緩沖；2. 檢查電磁鐵控制電路，調整響應速度；3. 給系統排氣 |
| 中位保壓失效 | 1. 閥芯磨損，密封不嚴；2. 中位機能選擇錯誤；3. 油液污染，導致閥芯泄漏 | 1. 檢修或更換閥芯；2. 更換對應中位機能的閥；3. 過濾油液，清理油道 |
| 電磁鐵發熱嚴重 | 1. 電壓異常；2. 線圈短路；3. 閥芯卡滯，電磁鐵長期受力 | 1. 調整電源電壓；2. 更換線圈；3. 拆洗閥芯，消除卡滯 |
九、選型要點（通用選型邏輯）
- 通徑匹配：根據系統最大流量選擇通徑，預留20%余量，避免流量不足導致壓力損失過大，或超流量工作縮短閥的使用壽命。
- 位通數選擇：雙作用執行元件選三位四通型，單作用執行元件選三位三通型，復雜動作控制選四位四通型。
- 中位機能選擇：根據系統需求選擇O型（定位保壓）、Y型（浮動）、H型（卸荷）等，確保適配執行元件的工作要求。
- 電壓匹配：根據系統供電情況選擇直流（DC12V/DC24V）或交流（AC110V/AC220V），避免電壓不符燒毀線圈。
- 壓力匹配：選擇最大工作壓力≥系統最高工作壓力的型號，預留1.2倍安全系數，適配高壓工況。
- 介質與溫度：根據油液類型選擇密封件（礦物油選NBR，高溫/腐蝕介質選FKM），確保工作溫度在閥的適用范圍。
- 附加功能：需要應急操作選帶手動推桿的型號，需要防爆選B型，自動化場景選帶指示燈的型號。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.mfchsuyu.cn/yyf/761.html
留言信息
