日本住友齒輪泵SUMITOMO注塑機伺服內嚙合齒輪泵QT52-50F-BP-Z
QT22系列齒輪泵
QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A
QT23系列齒輪泵
QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A
QT31系列齒輪泵
QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A
QT41系列齒輪泵
QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF
QT42系列齒輪泵
QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z
這是日本住友 SUMITOMO 單聯內嚙合齒輪泵，中壓靜音型，注塑機、液壓站最常用型號之一。
一、型號含義逐段拆解
QT52 - 50 - F - BP - Z
- QT52QT：住友內嚙合齒輪泵系列5：中壓系列（額定壓力 16MPa）2：結構規格代號
- 50
- 理論排量：50 mL/rev
- F
- 安裝形式：法蘭安裝
- BP
- 軸端密封：高壓雙唇油封
- 耐背壓、不易漏油，比普通軸封更耐用
- Z
- 工廠定制規格
- 一般指：進出油口方向、旋轉方向、軸伸等按設備廠定制

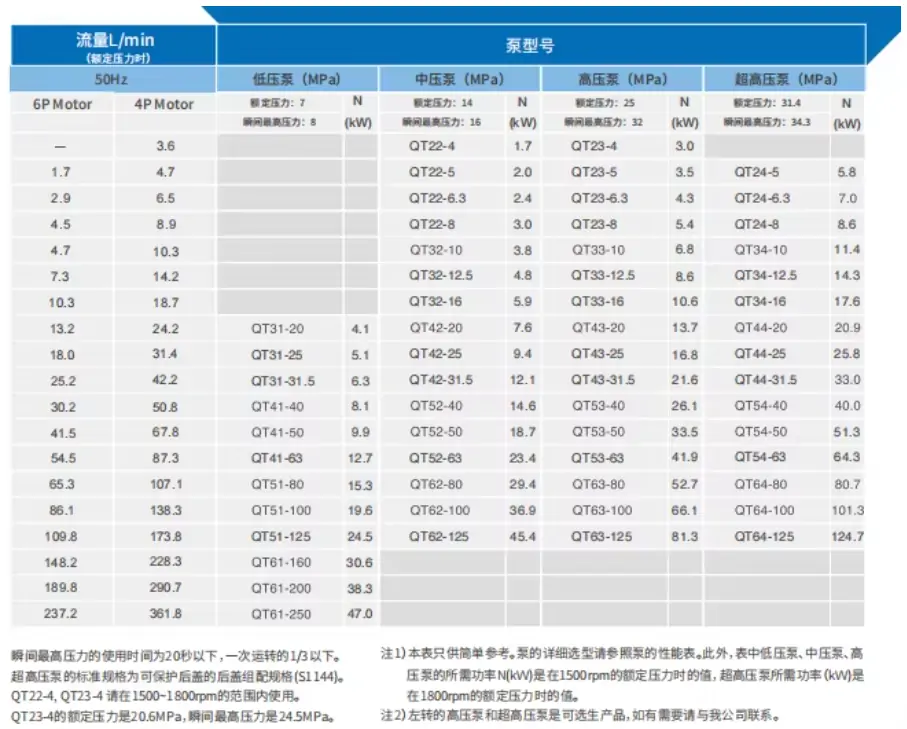

二、核心技術參數
| 項目 | 參數 |
|---|---|
| 理論排量 | 50 mL/r |
| 額定壓力 | 16 MPa |
| 最高壓力 | 17.5 MPa |
| 最高轉速 | 1800 r/min |
| 1450rpm 流量 | 約 72.5 L/min |
| 容積效率 | ≥92% |
| 噪音 | ≤65 dB(A) |
| 安裝 | 法蘭安裝 |
| 軸封 | BP 高壓油封 |
三、性能特點
- 內嚙合齒輪，超低噪音、極低壓力脈動
- 軸向壓力自動補償，效率高、磨損小、壽命長
- 自吸性能好
- BP 軸封適合有回油背壓的工況
- 多用于注塑機、壓鑄機、液壓機、機床液壓站
四、常用匹配電機
- 1450rpm 工況：11kW 或 15kW 電機
五、同系列常見型號
- QT52-40F-BP-Z
- QT52-50F-BP-Z（本型號）
- QT52-63F-BP-Z
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://m.mfchsuyu.cn/yyyb/740.html
