SUMITOMO日本QT系列住友QT31 QT32 QT42 QT52 QT62伺服泵齒輪泵






QT22系列齒輪泵
QT22-4-A,QT22-5-A,QT22-6.3-A,QT22-8-A,QT22-4F-A,QT22-5F-A,QT22-6.3F-A,QT22-8F-A
QT23系列齒輪泵
QT23-4-A,QT23-5-A,QT23-6.3-A,QT23-8-A,QT23-4F-A,QT23-5F-A,QT23-6.3F-A,QT23-8F-A
QT31系列齒輪泵
QT31-20-A,QT31-25-A,QT31-31.5-A,QT31-20F-A,QT31-25F-A,QT31-31.5F-A
QT32系列齒輪泵
QT32-10-A,QT32-12.5-A,QT32-16-A,QT32-10F-A,QT32-12.5F-A,QT32-16F-A
QT33系列齒輪泵
QT33-10-A QT33-12.5-A,QT33-16-A,QT33-10F-A,QT33-12.5F-A,QT33-16F-A
QT41系列齒輪泵
QT41-40-A,QT41-50-A,QT41-63-A,QT41-40F-A,QT41-50F-A,QT41-63F-A,QT41-40-AF,QT41-50-AF,QT41-63-AF
QT42系列齒輪泵
QT42-20-A,QT42-25-A,QT42-31.5-A,QT42-20F-A,QT42-25F-A,QT42-31.5F-A,QT42-20-AF,QT42-25-AF,QT42-31.5-AF
QT43系列齒輪泵
QT43-20-A,QT43-25-A,QT43-31.5-A,QT43-20F-A,QT43-25F-A,QT43-31.5F-A,QT43-20-AF,QT43-25-AF QT43-31.5-AF
QT51系列齒輪泵
QT51-80-A,QT51-100-A,QT51-125-A,QT51-80F-A,QT51-100F-A,QT51-125F-A,QT51-80-BP-Z,QT51-100-BP-Z,QT51-125-BP-Z,QT51-80F-BP-Z,QT51-100F-BP-Z,QT51-125F-BP-Z,QT51-80-AF,QT51-100-AF,QT51-125-AF,QT51-80-S1010-A,QT51-100-S1010-A,QT51-125-S1010-A
QT52系列齒輪泵
QT52-40-A,QT52-50-A,QT52-63-A,QT52-40F-A,QT52-50F-A,QT52-63F-A,QT52-40-BP-Z,QT52-50-BP-Z,QT52-63-BP-Z,QT52-40F-BP-Z,QT52-50F-BP-Z,QT52-63F-BP-Z,QT52-40-AF QT52-50-AF,QT52-63-AF,QT52-40-S1010-A,QT52-50-S1010-A,QT52-63-S1010-A
QT53系列齒輪泵
QT53-40-A,QT53-50-A,QT53-63-A,QT53-40F-A,QT53-50F-A,QT53-63F-A,QT53-40-BP-Z,QT53-50-BP-Z,QT53-63-BP-Z,QT53-40F-BP-Z,QT53-50F-BP-Z,QT53-63F-BP-Z,QT53-40-AF,QT53-50-AF,QT53-63-AF,QT53-40-S1010-A,QT53-50-S1010-A,QT53-63-S1010-A
QT61系列齒輪泵
QT61-160-A,QT61-200-A,QT61-250-A,QT61-160F-A,QT61-200F-A,QT61-250F-A,QT61-60-BP-Z,QT61-200-BP-Z,QT61-250-BP-Z QT61-60F-BP-Z,QT61-200F-BP-Z,QT61-250F-BP-Z,QT61-160-S1010-A,QT61-200-S1010-A,QT61-250-S1010-A
QT62系列齒輪泵
QT62-80-A,QT62-100-A,QT62-125-A,QT62-80F-A,QT62-100F-A,QT62-125F-A,QT62-80-BP-Z,QT62-100-BP-Z,QT62-125-BP-Z,QT62-80F-BP-Z,QT62-100F-BP-Z,QT62-125F-BP-Z,QT62-80-S1010-A,QT62-100-S1010-A,QT62-125-S1010-A
QT63系列齒輪泵
QT63-80-A,QT63-100-A,QT63-125-A,QT63-80F-A,QT63-100F-A,QT63-125F-A,QT63-80-BP-Z,QT63-100-BP-Z,QT63-125-BP-Z,QT63-80F-BP-Z,QT63-100F-BP-Z

這是住友 SUMITOMO QT31 系列低壓內嚙合齒輪泵,主打超靜音、低脈動、長壽命,多用于機床、小型液壓站、潤滑系統。

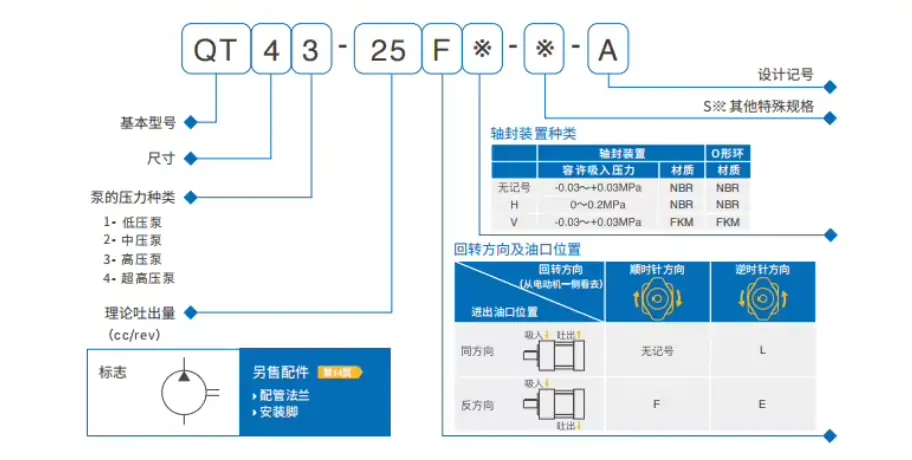

一、型號含義
QT31 - 25 - A
- QT:內嚙合齒輪泵系列
- 3:低壓系列,額定壓力 6.9 MPa(≈70 kgf/cm2)
- 1:泵體規格
- 25:理論排量 25.2 mL/rev
- A:標準基本型,腳座安裝,標準軸封、標準油口
- 帶 F 為法蘭安裝,如:QT31-25F?A
二、核心參數
| 項目 | 數值 |
|---|---|
| 理論排量 | 25.2 mL/r |
| 額定壓力 | 6.9 MPa |
| 最高壓力 | 7.8 MPa |
| 最高轉速 | 2000 r/min |
| 推薦轉速 | 600~1800 r/min |
| 1450 rpm 流量 | 約 36 L/min |
| 容積效率 | ≥90% |
| 噪音 | ≤58 dB(A) |
| 安裝形式 | 腳座安裝(A) |
三、性能特點
- 內嚙合結構,超低噪音、極低壓力脈動
- 運轉平穩,適合精密控制、保壓、潤滑系統
- 自吸性能好,壽命長、磨損小
- 結構緊湊,適合空間有限的小型液壓站
四、典型應用
- 數控機床、磨床、車床液壓系統
- 小型液壓站、自動化設備
- 潤滑、冷卻循環系統
- 對噪音要求高的設備
五、同系列常用型號
- QT31-12.5?A
- QT31-16?A
- QT31-20?A
- QT31-25?A
- QT31-31.5?A
本文由蘇州逐利機電整理發布,如需轉載請瀏覽來源及出處,原文地址:http://m.mfchsuyu.cn/yyyb/737.html
