液壓系統順序閥結構類型
順序閥是利用液壓系統中的壓力變化來控制油路的通斷，從而實現多個液壓元件按一定的順序動作的裝置。順序閥按結構可分為直動式和先導式，按控制液壓油來源又可分為內控式和外控式。
順序閥在液壓系統中猶如自動??關。它以進口壓力油（內控式）或外來壓力油（外控式）的壓力為信號，當信號壓力達到調定值時，閥口??啟，使所在油路自動接通，故結構和溢流閥類同。它和溢流閥的主要區別在于：溢流閥出口通油箱，壓力為零；而順序閥出口通向有壓力的油路（作卸荷閥除外），其壓力數值由出口負載決定。
1．直動式順序閥

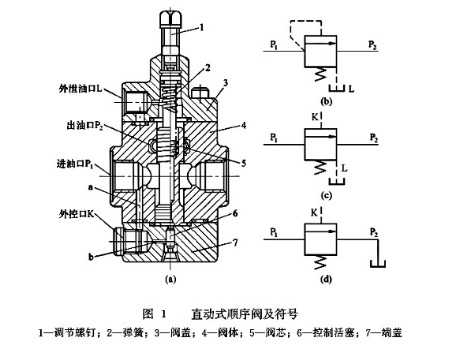

圖1(a)為直動式順序閥。外控口K用螺塞堵住，外洩油口L通油箱。壓力油從進油口P1（兩個）通人，經閥體上的孔道a和端蓋上的阻尼孔b流到控制活塞底部，當其推力能克服閥芯上調壓彈簧的阻力時，閥芯上升，使進、出油口P1和P2連通。經閥芯與閥體間的縫隙進A彈簧腔的洩油從外洩口I。洩人油箱。此種油口連通情況稱為內控外洩順序閥，其符號如圖1(b)所示。如果將圖1(a)中的端蓋旋轉90°或180°，切斷進油流往控制活塞下腔的通路，并去除外控口的螺塞，引入控制壓力油，便稱為外控外洩式順序閥，如圖1(c)所示。若將閥蓋旋轉90°，可使彈簧腔與出口P相連（圖中未剖出），并將外洩口L。堵塞，便成為外控內洩式順序閥，如圖1(d)所示。它常用于使泵卸荷，故又稱卸荷閥。
直動式順序閥的最高工作壓力可達14MPa，最高控制壓力為7MPa。對性能要求較高的高壓大流量系統，應采用先導式順序閥。先導式順序閥的結構與先導式溢流閥相似，其工作原理也基本相同，并同樣有內控外洩、外控外洩和外控內洩等幾種不同的控制洩油方式。
2．先導武順序閥

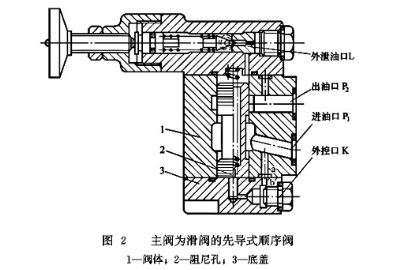

圖2所示的結構是主閥為滑閥的先導式順序閥（闆式連接），其先導閥為錐閥。圖示為內控外洩，改變底蓋3的安裝方位并取下外控口K螺堵，即變?yōu)橥饪貎葲ｉy的工作原理與先導式溢流閥相仿。
圖3所進入主閥彈簧腔。當一次壓力達到調壓彈簧7的設定值時，先導閥芯右移，主閥芯彈簧腔油液經阻尼孔8、導閥控制臺肩和流道9流到B口的二次油路，先導閥示的結構是主閥為錐閥的內控外洩先導式順序閥（闆式連接），但其先導閥為滑閥。工作時，從A口來的一次壓力油經流道2、阻尼孔l作用在先導閥芯3上，一次壓力油還經主閥芯6的阻尼孔5??啟后，主閥便??啟，于是壓力油從A口流至B口。導閥的洩漏油經10或11接回油箱。實現順序動作后，二次壓力將繼續升高，直至達到液壓系統中溢流閥的設定壓力。為此，先導閥一直保持??啟狀態，所以其洩漏量較大，不宜用于小流量液壓系統。圖中的單向閥12為可選元件，用以構成先導式單向順序閥。

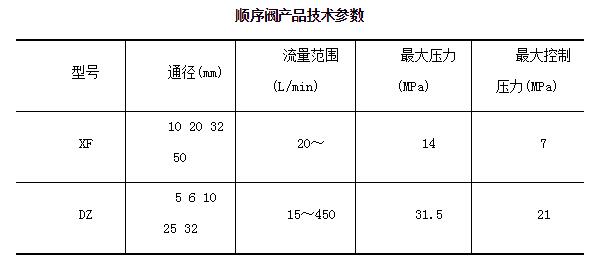

順序閥産品技術參數如下表所示。
