液壓閥安裝方式、管路布置
液壓閥的安裝方式及其管路布置要求，還不是很清楚的朋友趕緊看看哦！
①液壓閥安裝方式一般分為管式和闆式兩種，管式液壓閥是通過閥體上的螺紋孔直接與油管，管接頭等連接，結構簡單，重量輕，適用于移動式設備和流量較小的液壓元件的連接，應用較廣。缺點是元件分散布置，可能的漏油環節多，裝卸不方便。
②闆式液壓閥需要專用底闆連接，液壓管路與連接闆相連，液壓閥用螺絲固定在底闆上。由于元件集中布置，安裝，操縱，調節及維修都比較方便，應用較為廣泛。液壓系統管路布置一般在所連接的液壓閥及其他設備安裝布置完成后進行，因此限制了布置方案。
③液壓系統管路敷設位置應該便于裝拆，維修，并且不妨礙周邊環境的暢通。不妨礙液壓閥和設備部件的調整，運轉，檢修和拆裝等。管路之間應留有足夠間距，同一排管路的法蘭或連接頭應該錯??一段距離，保證安裝及拆卸方便。
④穿墻管路的接頭位置應該離墻面一定距離，液壓閥之間的管路盡可能采用明管以便于檢修。管路應該有充分的支撐和固定，不允許在液壓閥連接面上誘發應力；管路應有一定彎部，彎管半徑要足夠大，但管接頭附近應保證直管。
⑤對于軟管，應保證其不被拉緊，不受扭曲，彎曲程度在允許范圍內，相鄰兩條軟管不會相互摩擦，避免與尖銳零部件距離過近，以滿足液壓閥連接管路布置的基本要求。

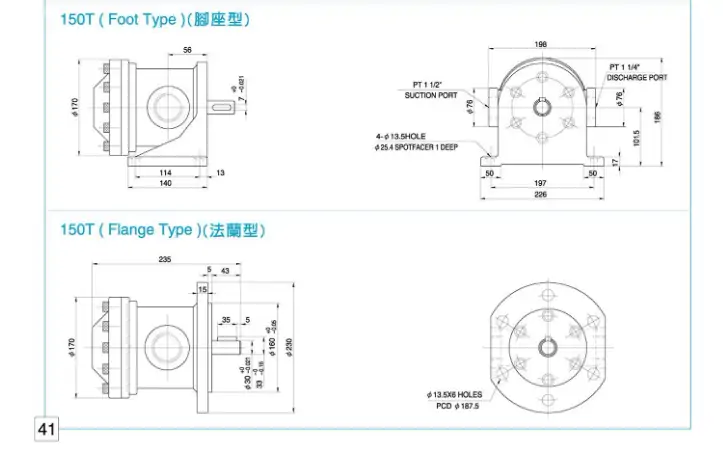

150T-116-FR，150T-116-F-R-01，150T-125-FR，150T-125-F-R-01，150T-48-FR，150T-61-FR
150T-61-F-R-01，150T-75-FR，150T-75-F-R-01，150T-94-FR，150T-94-F-R-01

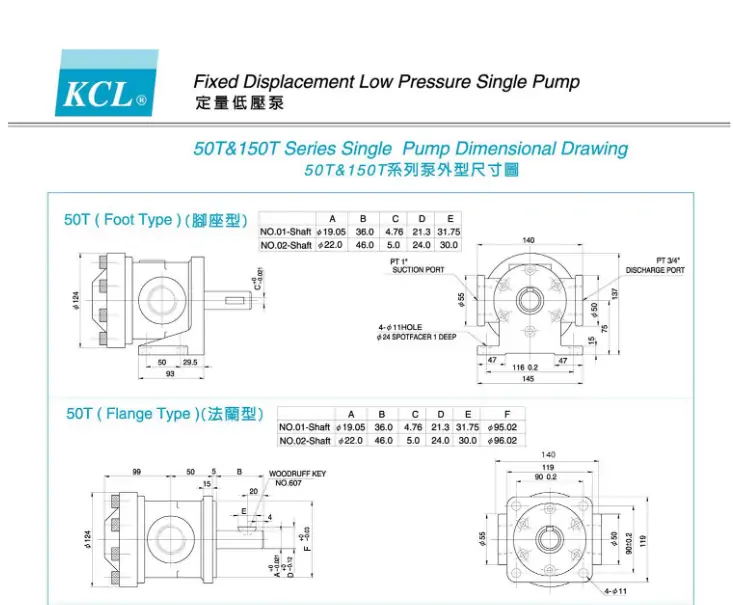

50T-07-F-R-01，50T-10-F-R-01，50T-12-F-R-01，50T-14-F-R-01，50T-17-F-L-02
50T-17-F-R-01，50T-20-F-R-01，50T-23-F-R-01，50T-26-F-R-01，50T-30-F-R-01
50T-36-F-R-01，50T-39-F-R-01，50T-43-F-R-01
DVQ20-14-F-RAL-03，DVQ20-32-F-RRB-02，DVQ25-18-F-RAA-01，DVQ25-22-F-RAA-01
DVQ25-26-F-RAA-01，DVQ25-32-F-RAA-01，DVQ25-38-F-RAA-01，DVQ25-38-F-RAR-01
DVQ25-43-F-RAA-01，DVQ25-43-F-RAB-01，DVQ25-47-F-RAA-01，DVQ25-52-F-RAA-01
DVQ25-60-F-RAA-01，DVQ25-65-F-RAA-01，DVQ25-75-F-RAA-01
DVQ425-216-60-F-RABD-03，DVQ435-156-60-F-RABD-01
SVQ215-26-23-F-RABD-03-2，SVQ315-94-8-F-RLRA-01，SVQ425-156-32-F-RABD-03，SVQ435-156-60-F-RABD-01
VPKCC-F2020-A1A1-01-A，VPKCC-F2020-A2A2-01-A，VPKCC-F2020-A3A3-01-A，VPKCC-F2020-A4A4-01-A
VPKCC-F3030-A1A1-01-A，VPKCC-F3030-A2A2-01-A，VPKCC-F3030-A3A3-01-A，VPKCC-F3030-A4A4-01-A
VPKCC-F4040-A1A1-01，VPKCC-F4040-A2A2-01，VPKCC-F4040-A3A3-01，VPKCC-F4040-A4A4-01
VPKC-F12-A2-01，VPKC-F12-A3-01，VPKC-F12-A4-01，VPKC-F15-A2-01，VPKC-F15-A3-01
VPKC-F15-A4-01，VPKC-F20-A2-01，VPKC-F20-A3-01，VPKC-F20-A3-01-1，VPKC-F20-A4-01
VPKC-F30-A2-01，VPKC-F30-A3-01，VPKC-F30-A4-01，VPKC-F40-A2-01，VPKC-F40-A3-01，VPKC-F40-A4-01
VQ15-11-F-RAA-01，VQ15-14-F-RAA-01，VQ15-17-F-RAA-01，VQ15-19-F-RAA-01，VQ15-23-F-RAA-01
VQ15-26-F-RAA-01，VQ15-31-F-RAA-01，VQ15-6-F-RAA-01，VQ15-8-F-RAA-01
VQ215-26-06-F-RAD-02，VQ215-52-8-F-RARA-01-2，VQ225-26-18-F-RAD-02
VQ25-18-F-RAA-01，VQ25-22-F-RAA-01，VQ25-22-F-RAR-01，VQ25-26-F-RAA-01
VQ25-32-F-RAA-01，VQ25-38-F-RAA-01，VQ25-43F-RAA-01，VQ25-43-F-RAB-01
VQ25-43-F-RRA-01，VQ25-47-F-RAA-01，VQ25-52-F-RAA-01，VQ25-60-F-RAA-01
VQ25-65-F-RAA-01，VQ25-75-F-RAA-01
VQ325-125-32-L-RARD-01，VQ325-60-18-F-RAD-02
VQ35-108-F-RAA-01，VQ35-116-F-RAA-01，VQ35-125-F-RAA-01，VQ35-60-F-RAA-01
VQ35-66-F-RAA-01，VQ35-76-F-RAA-01，VQ35-82-F-RAA-01，VQ35-88-F-RAA-01
VQ35-94-F-RAA-01，VQ425-136-22-F-RAD-02，VQ435-156-32-F-RAD-02
