SHENWEIYEYA節流閥L/LA/2LA-F6D/F10D/F16D/F20D-P/O/A/B/AU/BU-1
24EHU-F6B-R，24EO-F10B-W，24EO-F6B-R
2AY-F10D-AB(BA)，2AY-F10D-AB（BA）-1，2AY-F16D-AB（BA）-1，2AY-F20D-AB（BA）-1，2AY-F6D-AB(BA)，2AY-F6D-AB（BA）-1
2LA-F16D-ABU，2LA-F6D-ABU
34B0-B10H-T，34BO-H10B-T
34BH-B10H-T，34BH-H10B-T
34BK-B10H-T，34BK-H10B-T
34BM-B10H-T，34BM-H10B-T
34BY-B10H-T，34BY-H10B-T
34E0-B10H-T，34EO-H10B-T
34EH-B10H-T，34EH-F10B，34EH-H10B-T
34EM-B10H-T，34EM-H10B-T
34EY-B10H-T，34EY-F10B，34EY-H10B-T
4WEH16E-50/G24
AY-F10D-A（B）-1，AY-F10D-B（A）-1，AY-F16D-A（B）-1，AY-F16D-AB（BA）-1，AY-F16D-B（A）-1，AY-F20D-A（B）-1，AY-F20D-B（A）-1，AY-F6D-A（B）-1，AY-F6D-B（A）-1
E35DO-63，E35DO-63
J-F10D-P(A)-1，J-F10D-P(B)-1，J-F10D-P-1，J-F16D-P-1，J-F6D-P-1，J-Fc10D-P
LAE-F6/10D-BU
LA-F10D-A-1，LA-F10D-AU-1，LA-F10D-P-1
LAF-F10D-P1P/P
LALF-F10D3-P1P/P，LALF-F10D-P1P/P
LE-F10D-A，LE-F10D-B，LE-F16D-B
LEH-F10D-A，LEH-F10D-B，LEH-F16D-B
L-F10D-O-1，L-F10D-P-1
MQAD-F10-A-E24L，MQAD-F10-AU-E24L
MQADH-F10-B-E24L，MQADH-F10-BU-E24L
MYDI-FC10-P/T-E24L-20
PD-Fa6D-P
QAE-F6/10D-A，QAE-F6/10D-AU，QAE-F6/10D-B，QAE-F6/10D-BU，QAE-F6/16D-A，QAE-F6/16D-AU，QAE-F6/16D-B，QAE-F6/16D-BU，QAE-F6D-AU
XA-F10D-A，XA-F10D-AU，XA-F10D-B，XA-F16D-B，XA-Fa10D-B，XA-Fa10D-B-1，XA-Fa6/10D-B，XA-Fa6D-B
X-F10D3-P
XY-F10D-P/0
Y1-F16D-A/O-1，Y1-F16D-P/O-1，Y1-F6D-P/O，Y1-Fa10D-P/O，Y1-Fc10D-A/O，Y1-Fc6D-P/O
YEH-001，YEH-F10D-P/O，YEH-FC10D-P/0，YEH-FC10D-P/O，YEH-FC16D-P/O
Y-F10D-P/O-1，Y-F6D-P/O
Y-Fa10D3-P/T，Y-Fa6D-P/T
ZDB10VA-2-40B/315
一、型號含義
- L：節流閥（流量控制閥，用于調節液壓油流量大小）
- A：單向節流組合結構，集成單向閥功能
- F6：公稱通徑 6mm，板式連接系列
二、結構組成
- 閥體：整體式結構，開設進油口、出油口，內部設有節流通道與單向通道
- 節流閥芯：帶節流口的可調閥芯，通過軸向移動改變通流面積
- 單向閥芯：錐閥或球閥結構，配合彈簧實現反向?qū)?/li>
- 調節螺桿：外部旋鈕調節，可無級調整流量大小
- 鎖緊螺母：防止工作中振動導致流量漂移
- 密封件：保證安裝面與閥腔密封，無外泄漏
三、工作原理
- 正向節流
- 油液從進油口流入時，單向閥關閉，油液只能通過節流閥芯縫隙流過，流量可調節，實現執行元件速度控制。
- 反向直通
- 油液反向流動時，頂開單向閥芯，不節流、直接通過，壓力損失小，常用于油缸快退回路。

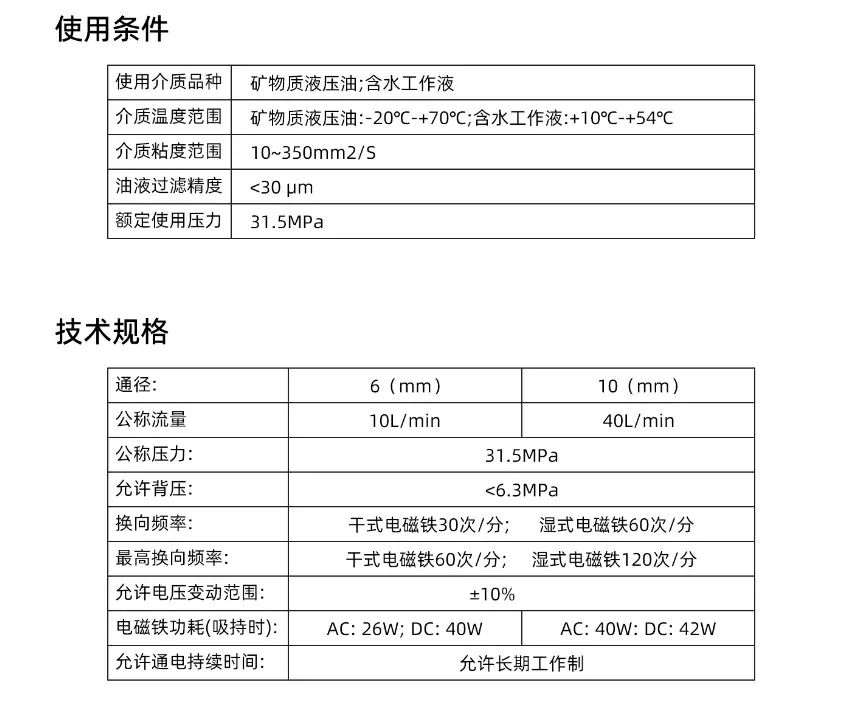

四、通用技術參數
- 公稱通徑：6mm
- 額定壓力：≤31.5MPa
- 額定流量：10～30L/min
- 調節方式：手動無級調節
- 適用介質：礦物液壓油
- 工作溫度：-20℃～+80℃
- 連接形式：板式連接
五、功能特點
- 單向節流、反向自由流通
- 結構緊湊，調節方便
- 流量穩定，適合中小流量系統調速
- 無電氣控制，純機械液壓動作
六、典型應用
- 機床進給油缸快慢速控制
- 液壓夾具、小型液壓系統調速
- 防止執行元件超速、緩沖穩速
