KEISTER換向閥DG4V-3-2C-FW-H-60H電磁閥2A 2B 6C 3C 8C AL 0C 1C

2026年04月08日液壓閥游覽量：遞增失敗！

KEISTER換向閥DG4V-3-2C-FW-H-60H電磁閥2A 2B 6C 3C 8C AL 0C 1C

20系列

20V25A-1CR 20VQ

2520系列

2520V/VQ 2520V17A14-1AD22L 2520VQ

2525系列

2525V/VQ 2525VQ

25系列

25V/VQ 25V-10A 25V10A-1DR-10 25V-12A 25V-14A 25V-15A 25V17A-1A22R 25V20 25V21A 25V-21A-1B-22R 25V25

25VQ12MS86BR 25VQ17A-1BR 25VQ17A-1CR 25VQ25A-1A20L 25VQ25A-86DR 3520V/VQ

3520系列

3520VQ 3520VQ21A8S-1BBR

3525系列

3525V/VQ 3525V-25A25 3525v-38a21-86aa-22r 3525VQ 3525VQ-25A14-1DB 35V/VQ

35系列

35V20 35V-21/25A-1/86A-22R 35V25 35V-35A-1/86D-22R 35V35A-1BR 35V38A-1/86-C/D-22R

35VQ25A-1C/BR 35VQ30 35VQ30A-1CR 35VQ35 35VQ35A-1AR 35VQ35A-1CR 35VQ38 35VQ42

4520系列

4520V/VQ 4520VQ 4520VQ-60/11A-1AA 4520VQ-60/12A-1AA 4520VQ-60/14A-1AA

4520VQ-60/5A-1AA 4520VQ-60/6A-1AA 4520VQ-60/7A-1AA 4520VQ-60/8A-1AA

4520VQ-60/9A-1AA 4520VQ-66/11A-1AA 4520VQ-66/12A-1AA 4520VQ-66/14A-1AA

4520VQ-66/5A-1AA 4520VQ-66/6A-1AA 4520VQ-66/7A-1AA 4520VQ-66/8A-1AA

4520VQ-66/9A-1AA 4520VQ-75/11A-1AA 4520VQ-75/12A-1AA 4520VQ-75/14A-1AA

4520VQ-75/5A-1AA 4520VQ-75/6A-1AA 4520VQ-75/7A-1AA 4520VQ-75/8A-1AA

4520VQ-75/9A-1AA 4525V/VQ 4525V60A17-1AC22L 4525VQ 4535V/VQ

4535系列

4535V-50A35-86 4535V60A38-1AA-22R 4535V-60A38-1CC-22R 4535VQ

45系列

45V/VQ 45V20 45V25 45V35 45V60A-001C-22R 45V75A

45VQ42 45VQ47 45VQ50 45VQ50A 45VQ57 45VQ60 45VQ60A 45VQ66 45VQ75

PV2R11/R12/R13/R14

PV2R1-10-FR，PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-FR，PV2R1-14-F-RAA-43，PV2R1-17-FR，PV2R1-17-F-RAA-43，PV2R1-19-FR，PV2R1-19-F-RAA-43，PV2R1-6-F-RAA-43，PV2R1-8-FR，PV2R1-8-F-RAA-43

PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42，PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42，PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R1-21-FR，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47，PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47，PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-FR，PV2R1-23-F-RAA-43，PV2R1-25-FR，PV2R1-25-F-RAA-43，PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42，PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42，PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42，PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-FR，PV2R1-28-F-RAA-43

PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40，PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40，PV2R1-31-FR，PV2R1-31-F-RAA-43，PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40，PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40

PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R，PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R，PV2R2-17-FR，PV2R2-26-FR，PV2R2-33-FR，PV2R2-41-FR，PV2R2-47-FR，PV2R2-53-FR，PV2R2-59-FR，PV2R2-65-FR，PV2R2-70-FR，PV2R2-79-FR，PV2R2-85-FR，PV2R2-75-FR

PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41，PV2R3-94-F-RAAA

PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31，PV2R34-52-184-F-RAAA-31

PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30，PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30

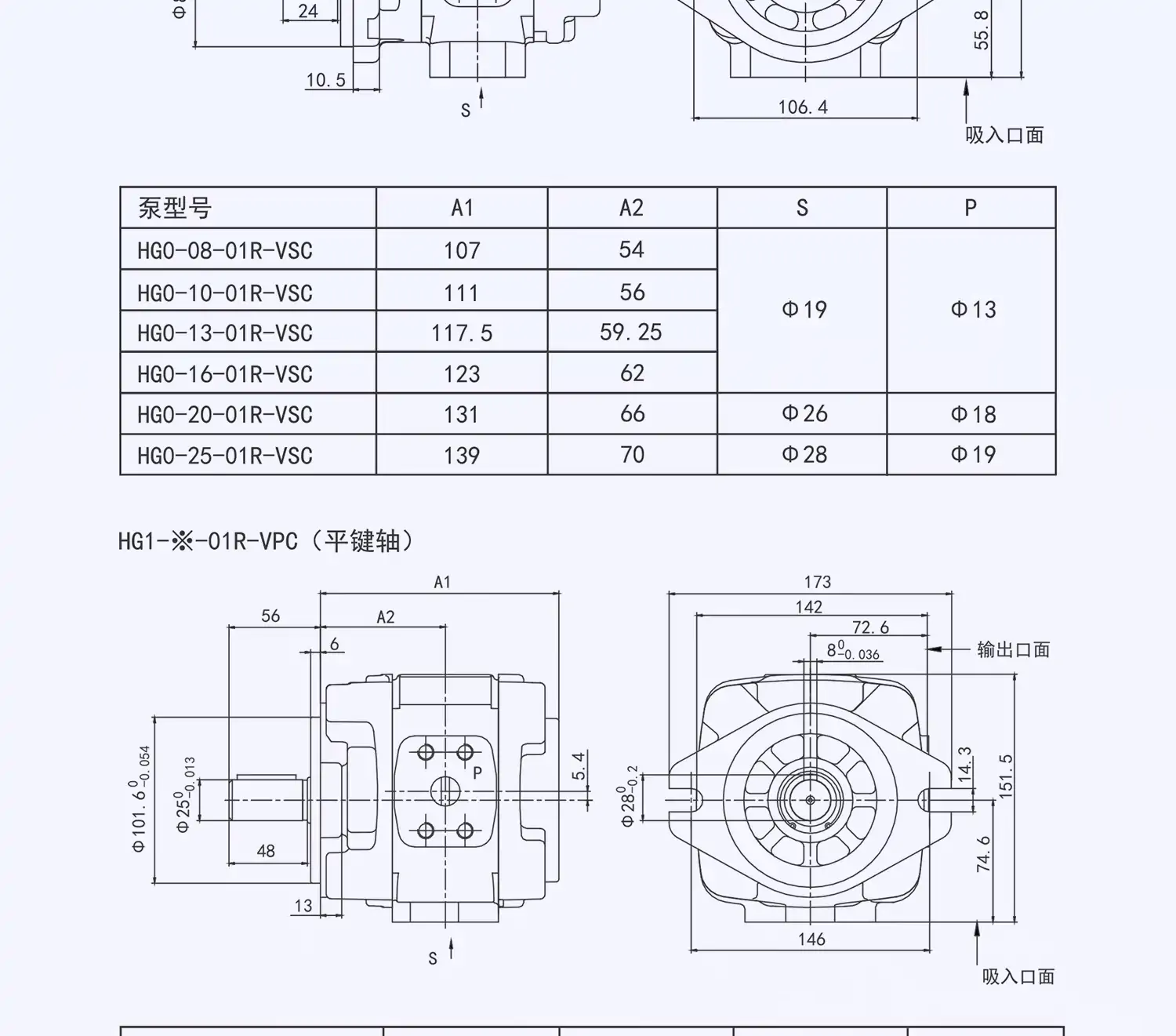

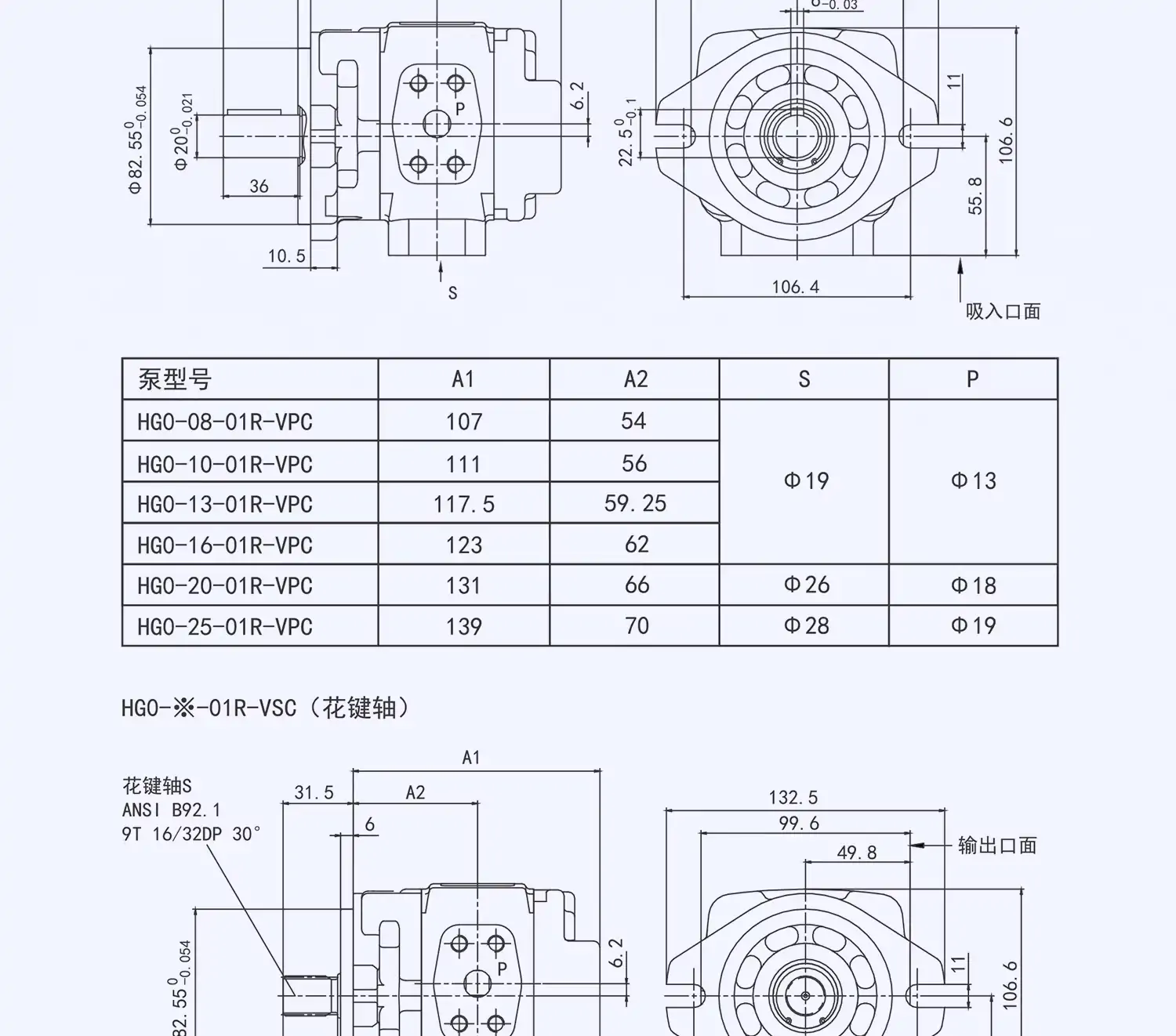

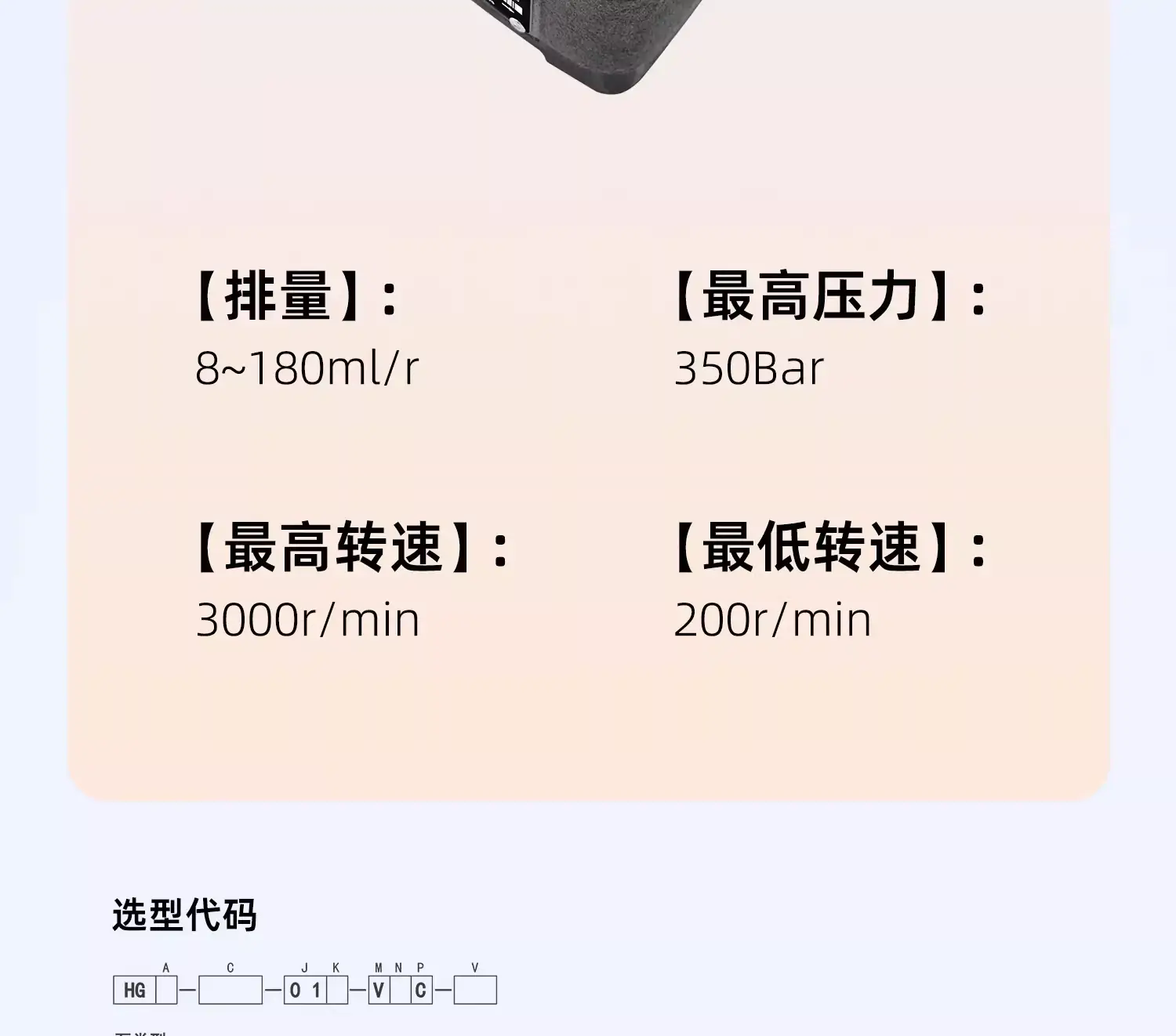

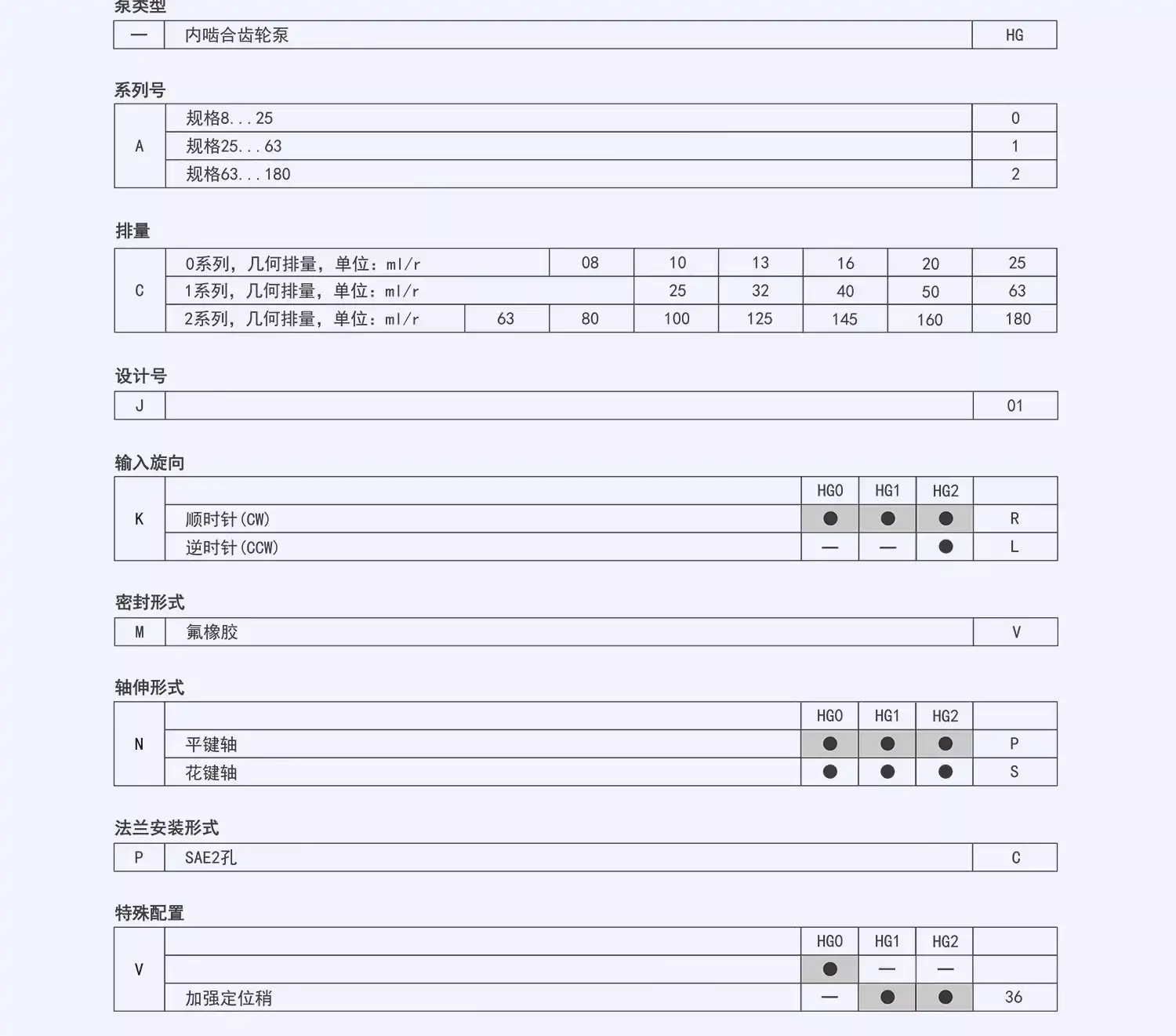

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC

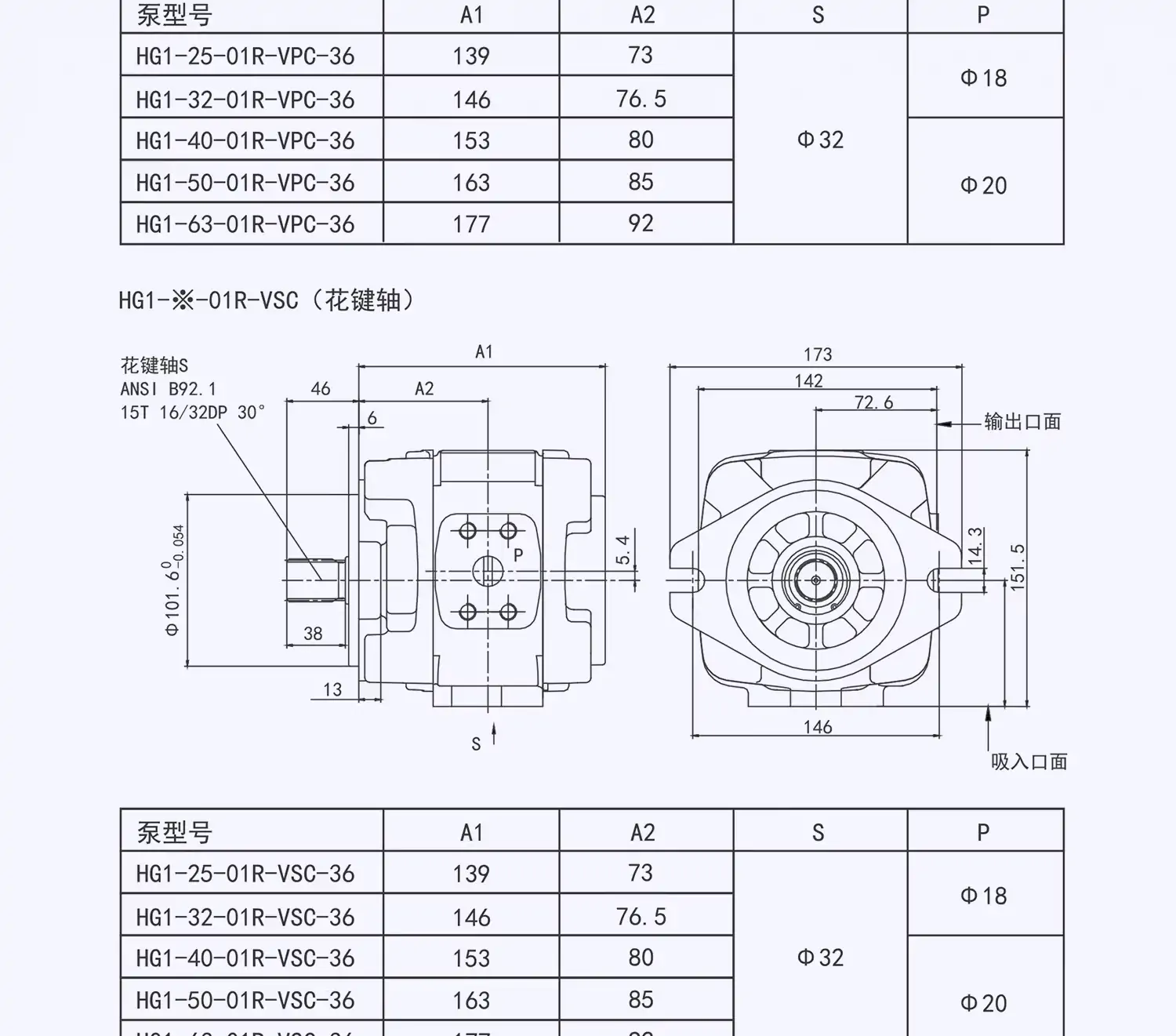

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

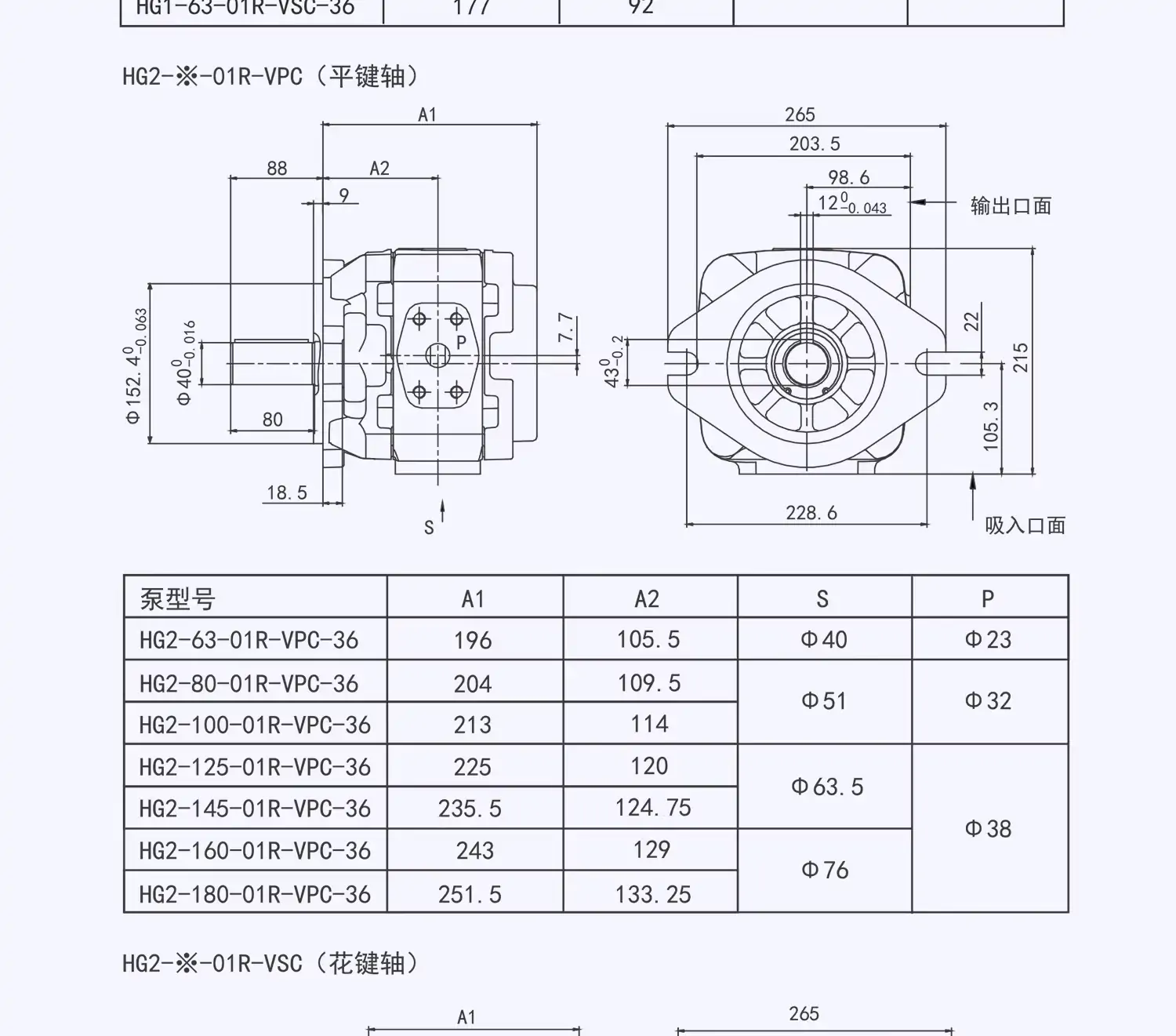

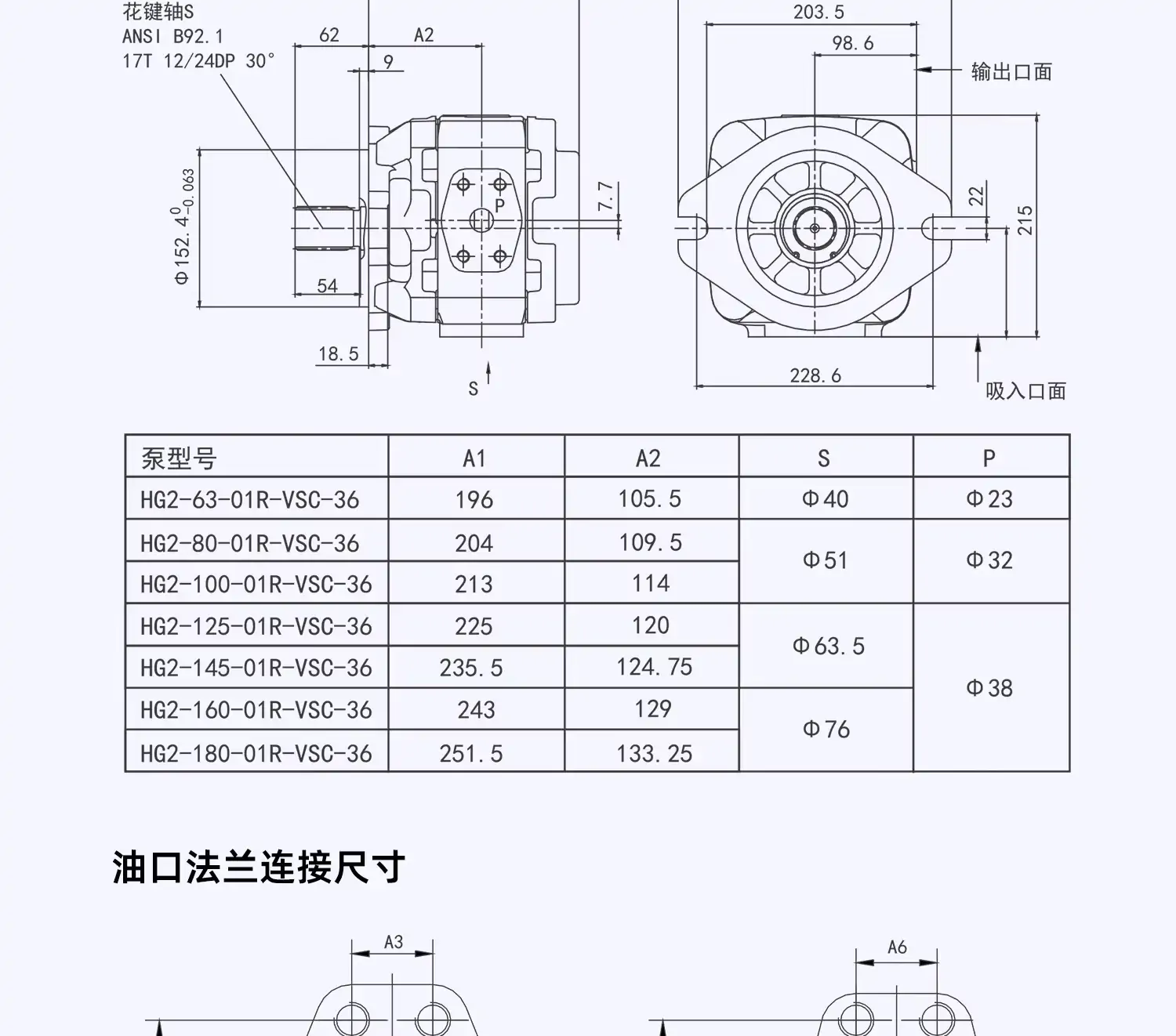

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC

CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R

DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，

DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H

DG4V-3-2C 是DG4V-3系列的電磁換向閥，核心定位為中高壓、NG6通徑（ISO 4401-03/CETOP 3），適配注塑機、機床、液壓機等常規工業液壓回路，主打換向可靠、安裝通用、維護便捷。

一、型號完整解析（含典型后綴）

代號	含義	說明
DG4V	系列代號	電磁控制方向閥，板式安裝，額定壓力350 bar
3	通徑/安裝	NG6（6mm），符合ISO 4401-03/CETOP 3標準安裝面
2C	閥芯功能	三位四通、彈簧對中；C型中位（P-T通、A/B封閉，泵可卸荷、執行器鎖緊）
M	手動操作	電磁鐵端帶應急手動操作（可調試/斷電應急）
U	電氣接口	DIN 43650 A型插頭（通用型，適配標準接線盒）
H	電磁鐵規格	濕式直流（常見DC24V，帶浪涌抑制，長壽命）
60/100	設計號	60為威格士經典設計，100為東京計器新版設計（替代舊版56）

二、核心技術參數

項目	參數值	備注
類型	三位四通電磁換向閥	雙電磁鐵驅動，彈簧對中
最高工作壓力	350 bar（5075 psi）	回油口T允許背壓≤210 bar
最大流量	76–100 L/min	隨設計號/密封材質略有差異（60型約76 L/min，100型約100 L/min）
響應時間	≤50 ms（通電/斷電）	適配高頻換向（≤300次/分鐘）
線圈電壓	DC12V/24V；AC110V/220V	需按型號后綴匹配（H=DC24V，T=AC110V）
密封材質	丁腈橡膠（NBR）/氟橡膠（FKM）	適配石油基液壓油，特殊介質需訂FKM密封
工作溫度	-20℃ 至 +80℃	短期可達100℃
重量	約1.6–2.1 kg	雙電磁鐵型約2.1 kg，單電磁鐵型約1.7 kg
油口規格	1/4" NPT 或 SAE 法蘭	適配NG6通徑管路

三、結構與核心優勢

高壓適配：額定壓力350 bar，滑閥式結構抗沖擊能力強，適配中高壓液壓系統。
通用安裝：ISO 4401-03標準安裝面，與同規格閥塊/底板完全兼容，換型便捷。
可靠換向：雙電磁鐵+彈簧對中設計，斷電自動復位；C型中位可實現泵卸荷與執行器鎖緊，提升安全性。
維護友好：電磁鐵可快速拆卸更換，無需拆閥；內置節流槽口，換向平穩、液壓沖擊小。
環境適配：防護等級IP65，濕式線圈無滑動密封泄漏，適配多工況。

四、典型應用場景

注塑機/壓鑄機：合模、射膠、頂針等執行器換向回路。
液壓機/油壓機：主缸快速下行、保壓與回程控制。
機床/鍛壓設備：龍門銑、壓力機的進給與夾緊回路。
自動化產線：輸送帶、機械手、夾具的精準換向。

五、選型與安裝要點

1. 選型關鍵

按系統壓力選密封：普通工況選NBR，高溫/水乙二醇/磷酸酯介質選FKM。
按流量需求選設計號：60型適配中小流量（≤76 L/min），100型適配大流量（≤100 L/min）。
按電氣環境選線圈：潮濕/戶外選DC24V（H型），工業控制柜內可選AC110V（T型）。

2. 安裝與配管

安裝面：平面度≤0.013 mm，粗糙度Ra≤1.1 μm，螺栓推薦12.9級。
吸油/回油：吸油管徑≥1/4" NPT，吸油高度≤0.5 m，避免氣蝕；回油口T需保證通暢，控制背壓≤210 bar。
泄油：回油口T需垂直向上，確保鐵芯管充油，保證柔合換向效果。
介質：推薦ISO VG32/46抗磨液壓油，油溫控制在30–60℃。

六、同系列型號對照（DG4V-3）

型號	中位類型	控制方式	適用流量	核心特點
DG4V-3-2C	C型（P-T通、A/B封）	雙電磁鐵+彈簧對中	76–100 L/min	泵可卸荷、執行器鎖緊，通用型
DG4V-3-6C	6型（P封、A/B通）	雙電磁鐵+彈簧對中	76–100 L/min	執行器雙向運動，泵不可卸荷
DG4V-3-0C	0型（全油口封）	雙電磁鐵+彈簧對中	76–100 L/min	執行器鎖緊，泵不可卸荷
