液控單向閥使用與注意事項
液控單向閥的使用與維修注意事項：
①必須保證液控單向閥有足夠的控制壓力，絕對不允許控制壓力失壓，應注意控制壓力是否滿足反向開啟的要求。如果液控單向閥的控制為自主系統時，則要分析主系統壓力的變化對控制油路壓力的影響，以免出現液控單向閥的誤動作。

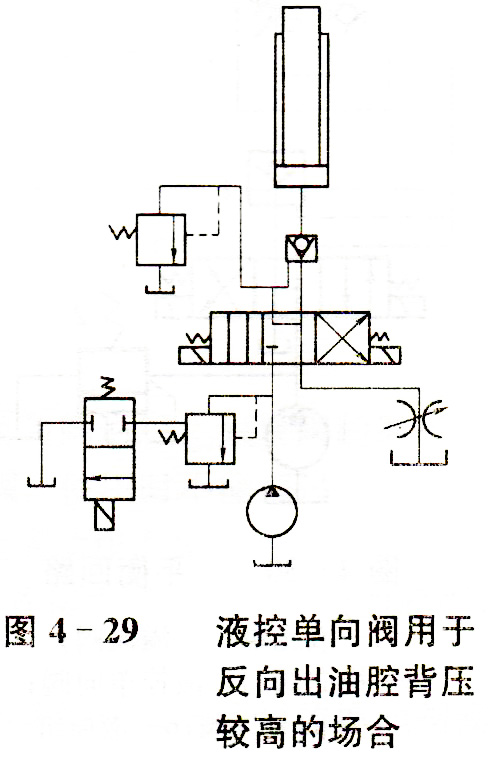

②根據液控單向閥在液壓系統中的位置或反向出油腔后的液流阻力（背壓）大小，合理選擇液控單向閥的結構（簡式或復式）及泄油方式（內泄或外泄）。對于內泄式液控單向閥來說，當反向油出口壓力超過一定值時，液控部分將失去控制作用，故內泄式液控單向閥一般用于反向出油腔無背壓或背壓較小的場合；而外泄式液控單向閥可用于反向出油腔背壓較高的場合，以降低最小的控制壓力，節省控制功率。如圖4- 29所示，系統若采用內泄式，則柱塞缸將斷續下降發出振動和噪聲。當反向進油腔壓力較高時，則用帶卸荷閥芯的液控單向閥，此時控制油壓力降低為原來的幾分之一至幾十分之一。如果選用了外泄式液控單向閥，應注意將外泄口單獨接至油箱。另外，液壓缸無桿腔與有桿腔之比不能太大，否則會造成液控單向閥打不開。
③用兩個液控單向閥或一個雙單向液控單向閥實現液壓缸鎖緊的液壓系統中，應注意選用Y型或H型中位機能的換向閥，以保證中位時液控單向閥控制口的壓力能立即釋放，單向閥立即關閉，活塞停止。假如采用O型或M型機能，在換向閥換至中位時，由于液控單向閥的控制腔液壓油被閉死，液控單向閥的控制油路仍存在壓力，使液控單向閥仍處于開啟狀態，而不能使其立即關閉，活塞也就不能立即停止，產生了竄動現象。直至換向閥的內泄漏使控制腔泄壓后，液控單向閥才能關閉，影響其鎖緊精度。選用H型中位機能時應非常慎重，因為當液壓泵大流量流經排油管時，若遇到排油管道細長或局部阻塞，或其他原因引起局部摩擦阻力（如裝有低壓過濾器、或管接頭多等），可能使控制活塞所受的控制壓力較高，致使液控單向閥無法關閉而使液壓缸發生誤動作，Y型中位機能就不會發生這種情況。
④工作時的流量應與閥的額定流量相匹配。
⑤安裝時，不要弄混主油口、控制油口和泄油口，并認清主油口的正、反方向，以免影響液壓系統的正常工作。
⑥帶有卸荷閥芯的液控單向閥只適用于反向油流源自一個封閉容腔的情況，如液壓缸的一個腔或蓄能器等，這個封閉容腔的壓力只需釋放很少的一點流量，即可將壓力卸掉。反向油流一般不與一個連續供油的液壓源相通，因為卸荷閥芯打開時通流面積很小，油速很高，壓力損失很大，再加上這時液壓源不斷供油，將會導致反向壓力降不下來，需要很大的液控壓力才能使液控單向閥的主閥芯打開。如果這時控制管道的油壓較小，就會出現打不開液控單向閥的故障。

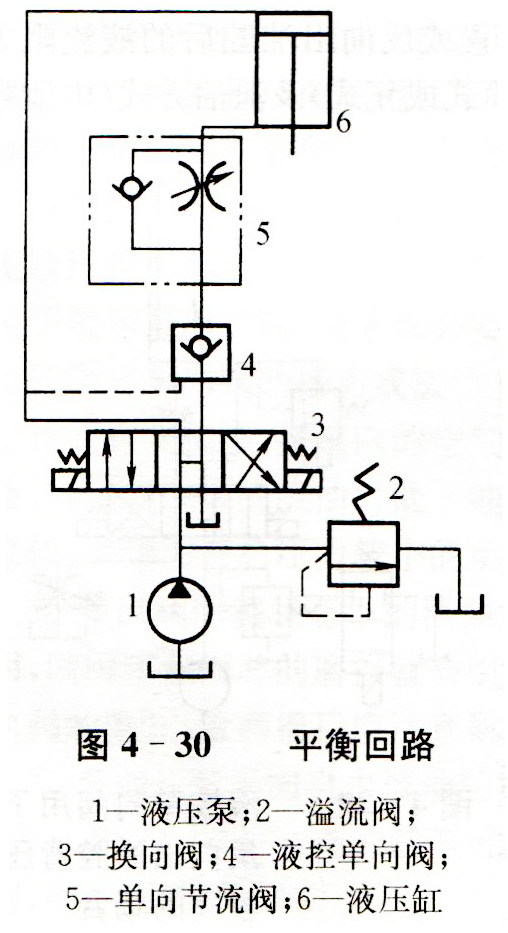

⑦如圖4 - 30所示，液控單向閥一般不能單獨用于平衡回路，否則活塞下降時，由于運動部件的自重使活塞的下降速度超過了由進油量設定的速度，致使液壓缸6上腔出現真空，液控單向閥4的控制油壓過低，單向閥關閉，活塞運動停止，直至液壓缸上腔壓力重新建立起來后，單向閥又被打開，活塞又開始下降，如此重復即發生爬行或抖動現象，產生振動和噪聲。通過在無桿腔油口與液控單向閥4之間串聯一單向節流閥5，系統構成了回油節流調速回路，這樣既不致因活塞的自重而下降過速，又保證了油路有足夠的壓力，使液控單向閥4保持開啟狀態，活塞平穩下降。換向閥3同樣應采用H型或Y型機能，若采用M型機能（或O型機能），則由于液控單向閥控制油不能得到即時卸壓，將回路鎖緊。從而使工作機構出現停位不準，產生竄動現象。另外，通過在液控單向閥控制油路中設置阻尼，使其可單獨工作于平衡回路，此種回路可節省節流閥，更經濟。

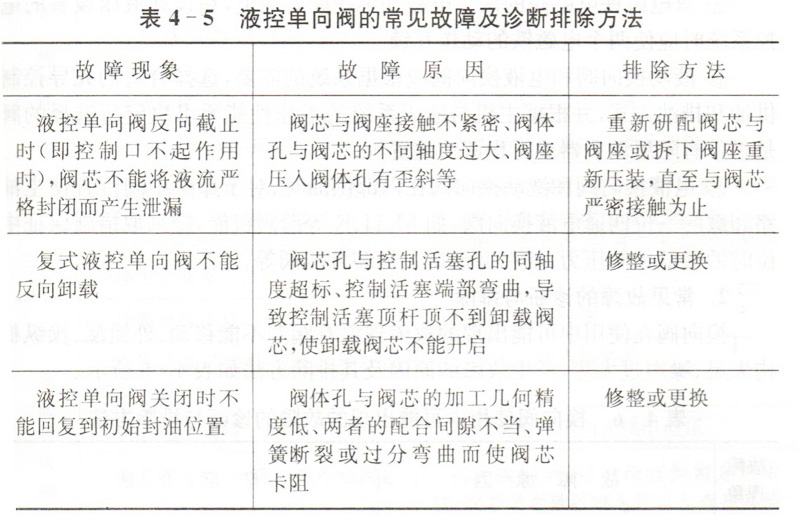

液控單向閥常見故障的診斷與排除方法見表4-5。
