圖文講解液壓系統溢流閥分類與工作原理
液壓系統的溢流閥按照結構不同，溢流閥可分為直動式和先導式兩種。先導式溢流閥與電磁換向閥復合可構成電磁溢流閥，先導式溢流閥與單向閥復合可構成卸荷溢流閥。下面給大家介紹下液壓系統溢流閥的分類以及工作原理。
液壓系統分類及詳細說明：
直動式溢流閥：

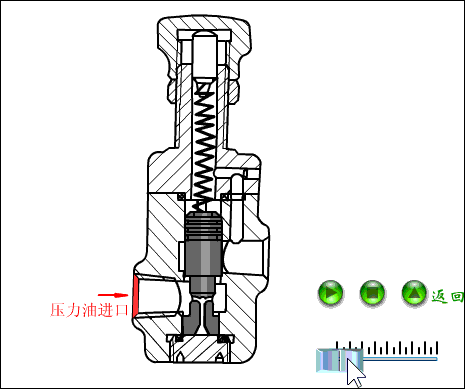

直動式溢流閥有錐閥式、球閥式、滑閥式三種結構。下圖為滑閥式結構的直動式溢流閥的工作原理。
壓力油經阻尼孔進入閥芯底部，當作用在閥芯上的作用力大于彈簧力時，閥口打開，使油液溢流。通過轉動手輪可以調節彈簧預緊力，從而調節溢流閥的開啟壓力，通過更換不同剛度的彈簧可以調整溢流閥的調壓范圍。直動式溢流閥結構簡單，靈敏度高，但不適于在高壓大流量的場合。

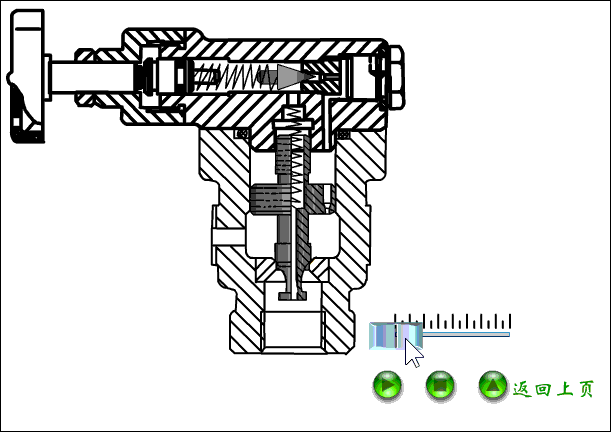

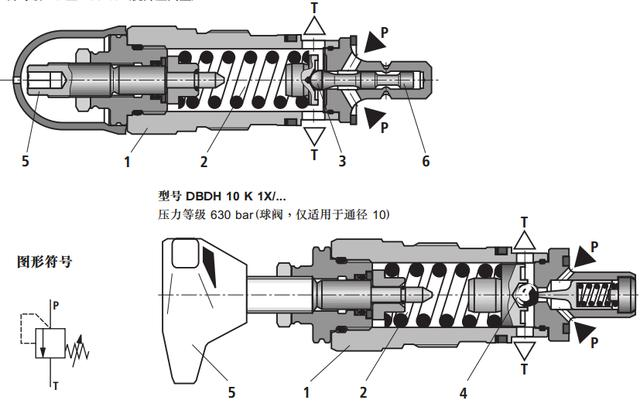

下圖為溢流閥的剖面圖，原理與上圖相同。
先導式溢流閥：
在中高壓和大流量場合中，一般采用先導式溢流閥，包含先導閥和主閥兩部分。下圖為先導式溢流閥的工作原理。

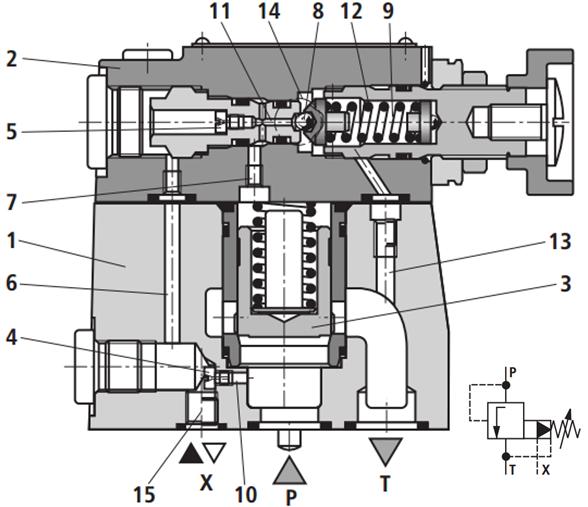

如上圖所示，上端為先導閥，下端為主閥，壓力油經阻尼孔進入主閥上腔和先導閥右腔。壓力不高時，主閥上下兩腔壓力相等，在彈簧力作用下，先導閥和主閥都為關閉狀態;當壓力升高到可以打開先導閥芯時，油液經阻尼孔在主閥上下兩腔產生壓差，將主閥芯推開，油液溢流。在先導閥右端有個遙控口，可以接二位換向閥控制溢流閥是否卸荷，也可以接個調定壓力較小的溢流閥進行遠程調壓。通過調節先導閥彈簧的預緊力可調節溢流閥的調定壓力，而主閥的彈簧剛度較小，只起復位主閥芯的作用。下圖為板式先導溢流閥的剖面圖及其符號。
說明：該閥的先導閥的泄露油為內泄，x為遙控口，可以進行遠程調壓。
電磁溢流閥：

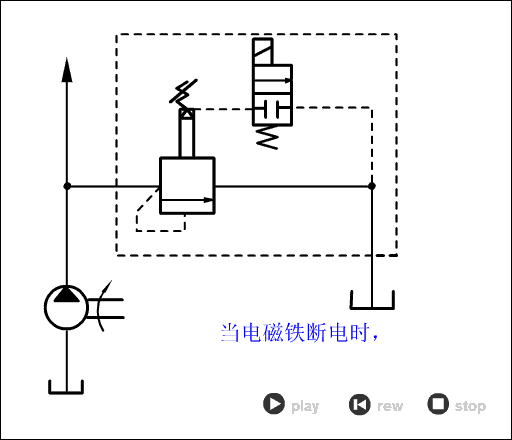

電磁溢流閥是在先導溢流閥的基礎上加二位電磁換向閥，通過控制先導閥的控制油路是否通油箱，以實現液壓系統的卸荷和加載。下圖為電磁溢流閥的應用場合。電磁閥不得電時，溢流閥發揮作用;當電磁閥得電時，系統卸荷。
電磁溢流閥

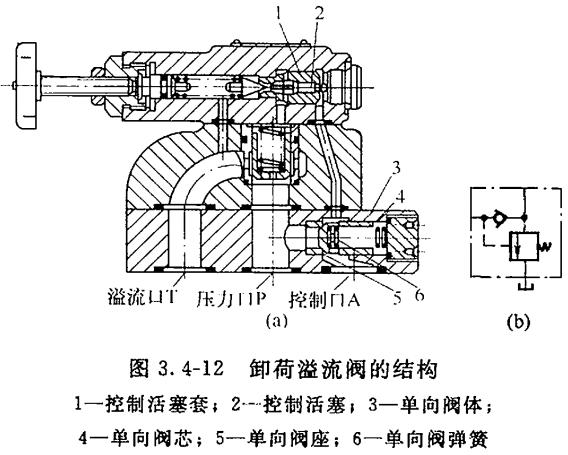

卸荷溢流閥又稱為單向溢流閥，下圖為卸荷溢流閥的結構和職能符號。當系統壓力不高時，單向閥打開，泵向系統供油;當壓力升高，溢流閥開啟溢流，系統卸荷，此時單向閥關閉。卸荷溢流閥可以實現系統的自動加載和卸荷，常與蓄能器配合使用。
以上就是液壓系統溢流閥的詳細分類及說明，提醒大家，需要特別注意的是，液壓系統中容易產生噪聲的元件一般認為是泵和閥，閥中又以溢流閥和電磁換向閥等為主。
